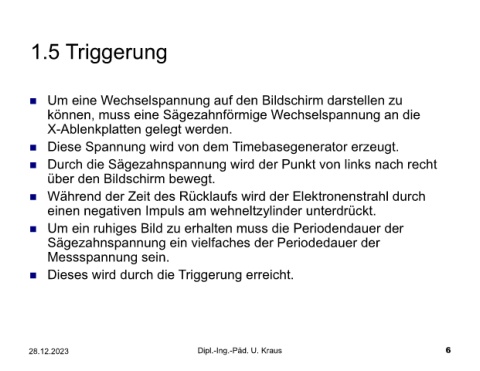

1.5 Triggerung
Um eine Wechselspannung auf den Bildschirm darstellen zu
können, muss eine Sägezahnförmige Wechselspannung an die
X-Ablenkplatten gelegt werden.
Diese Spannung wird von dem Timebasegenerator erzeugt.
Durch die Sägezahnspannung wird der Punkt von links nach recht
über den Bildschirm bewegt.
Während der Zeit des Rücklaufs wird der Elektronenstrahl durch
einen negativen Impuls am wehneltzylinder unterdrückt.
Um ein ruhiges Bild zu erhalten muss die Periodendauer der
Sägezahnspannung ein vielfaches der Periodedauer der
Messspannung sein.
Dieses wird durch die Triggerung erreicht.
