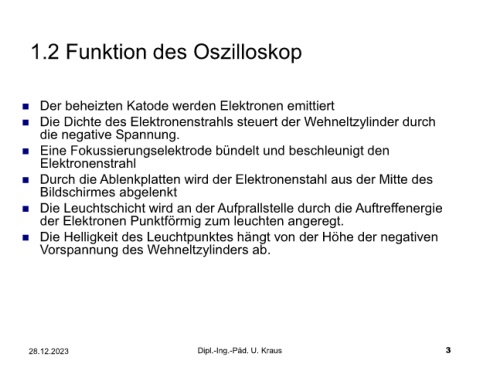

1.2 Funktion des Oszilloskop
Der beheizten Katode werden Elektronen emittiert
Die Dichte des Elektronenstrahls steuert der Wehneltzylinder durch
die negative Spannung.
Eine Fokussierungselektrode bündelt und beschleunigt den
Elektronenstrahl
Durch die Ablenkplatten wird der Elektronenstahl aus der Mitte des
Bildschirmes abgelenkt
Die Leuchtschicht wird an der Aufprallstelle durch die Auftreffenergie
der Elektronen Punktförmig zum leuchten angeregt.
Die Helligkeit des Leuchtpunktes hängt von der Höhe der negativen
Vorspannung des Wehneltzylinders ab.
