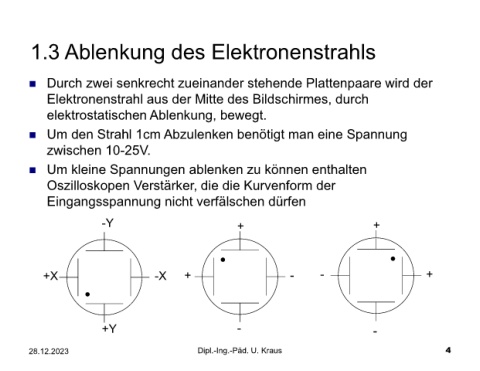

1.3 Ablenkung des Elektronenstrahls
Durch zwei senkrecht zueinander stehende Plattenpaare wird der
Elektronenstrahl aus der Mitte des Bildschirmes, durch
elektrostatischen Ablenkung, bewegt.
Um den Strahl 1cm Abzulenken benötigt man eine Spannung
zwischen 10-25V.
Um kleine Spannungen ablenken zu können enthalten
Oszilloskopen Verstärker, die die Kurvenform der
Eingangsspannung nicht verfälschen dürfen
-Y + +
+X -X + - - +
+Y - -
