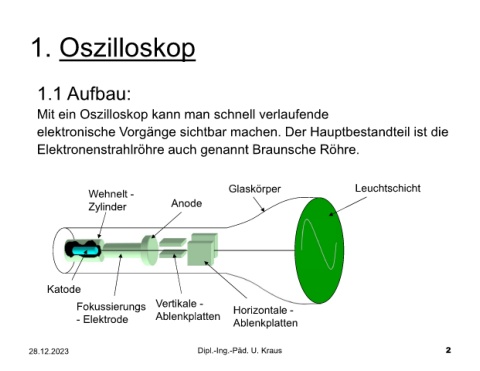

1. Oszilloskop
1.1 Aufbau:
Mit ein Oszilloskop kann man schnell verlaufende
elektronische Vorgänge sichtbar machen. Der Hauptbestandteil ist die
Elektronenstrahlröhre auch genannt Braunsche Röhre.
Glaskörper Leuchtschicht
Wehnelt -
Zylinder Anode
Katode
Fokussierungs Vertikale - Horizontale -
- Elektrode Ablenkplatten Ablenkplatten
