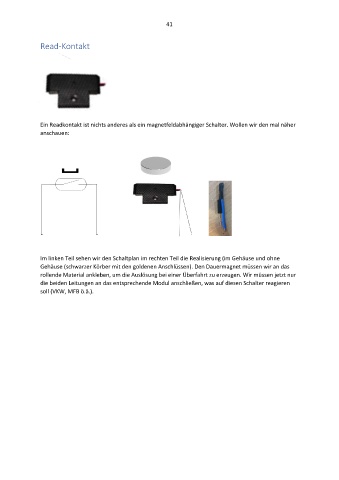

Read-Kontakt
Ein Readkontakt ist nichts anderes als ein magnetfeldabhängiger Schalter. Wollen wir den mal näher
anschauen:
Im linken Teil sehen wir den Schaltplan im rechten Teil die Realisierung (im Gehäuse und ohne
Gehäuse (schwarzer Körber mit den goldenen Anschlüssen). Den Dauermagnet müssen wir an das
rollende Material ankleben, um die Auslösung bei einer Überfahrt zu erzeugen. Wir müssen jetzt nur
die beiden Leitungen an das entsprechende Modul anschließen, was auf diesen Schalter reagieren
soll (VKW, MFB ö.ä.).
