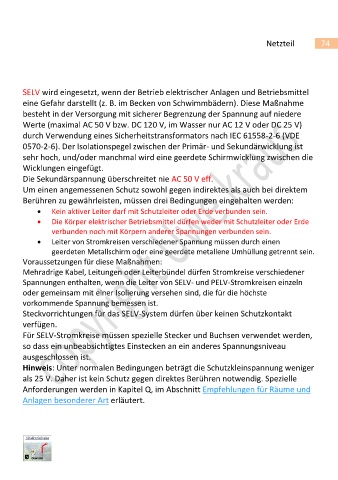

Netzteil 74

SELV wird eingesetzt, wenn der Betrieb elektrischer Anlagen und Betriebsmittel
eine Gefahr darstellt (z. B. im Becken von Schwimmbädern). Diese Maßnahme
besteht in der Versorgung mit sicherer Begrenzung der Spannung auf niedere
Werte (maximal AC 50 V bzw. DC 120 V, im Wasser nur AC 12 V oder DC 25 V)
durch Verwendung eines Sicherheitstransformators nach IEC 61558-2-6 (VDE
0570-2-6). Der Isolationspegel zwischen der Primär- und Sekundärwicklung ist
sehr hoch, und/oder manchmal wird eine geerdete Schirmwicklung zwischen die
Wicklungen eingefügt.
Die Sekundärspannung überschreitet nie AC 50 V eff.
Um einen angemessenen Schutz sowohl gegen indirektes als auch bei direktem
Berühren zu gewährleisten, müssen drei Bedingungen eingehalten werden:
• Kein aktiver Leiter darf mit Schutzleiter oder Erde verbunden sein.
• Die Körper elektrischer Betriebsmittel dürfen weder mit Schutzleiter oder Erde
verbunden noch mit Körpern anderer Spannungen verbunden sein.
• Leiter von Stromkreisen verschiedener Spannung müssen durch einen
geerdeten Metallschirm oder eine geerdete metallene Umhüllung getrennt sein.
Voraussetzungen für diese Maßnahmen:
Mehradrige Kabel, Leitungen oder Leiterbündel dürfen Stromkreise verschiedener
Spannungen enthalten, wenn die Leiter von SELV- und PELV-Stromkreisen einzeln
oder gemeinsam mit einer Isolierung versehen sind, die für die höchste
vorkommende Spannung bemessen ist.
Steckvorrichtungen für das SELV-System dürfen über keinen Schutzkontakt
verfügen.
Für SELV-Stromkreise müssen spezielle Stecker und Buchsen verwendet werden,
so dass ein unbeabsichtigtes Einstecken an ein anderes Spannungsniveau
ausgeschlossen ist.
Hinweis: Unter normalen Bedingungen beträgt die Schutzkleinspannung weniger
als 25 V. Daher ist kein Schutz gegen direktes Berühren notwendig. Spezielle
Anforderungen werden in Kapitel Q, im Abschnitt Empfehlungen für Räume und
Anlagen besonderer Art erläutert.
