Netzteil 70

Verbindung zu aktiven Teilen haben
▪ Spannung: U 25V U 60V
8.3 Arten des Schutzes ~ -
▪ Wenn diese Werte überschritten werden,
Nach der Steckdose sind drei verschiedene Möglichkeiten bekannt, um eine muss Schutz gegen direktes Berühren
Kleinspannung zu erhalten. Wir sollten hier <=50V AC und <=120 DC für uns sichergestellt sein, sonst: U 50V U 120V
wählen! ~ -
Dabei gibt es drei Möglichkeiten: ▪ Bei SELV muss die Spannungsquelle ein
- SELV Sicherheitstransformator nach DIN VDE 0551
- PELV
- FELV sein
Was unterscheidet diese drei Möglichkeiten.

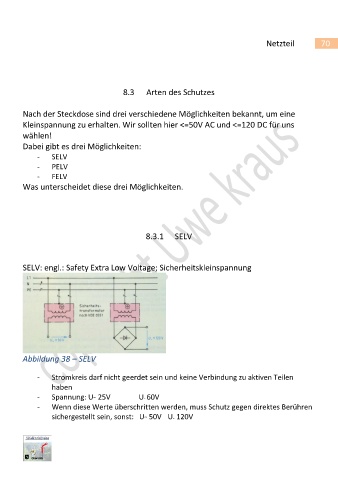

8.3.1 SELV

SELV: engl.: Safety Extra Low Voltage; Sicherheitskleinspannung

Abbildung 38 – SELV

- Stromkreis darf nicht geerdet sein und keine Verbindung zu aktiven Teilen ▪ keine Maßnahme gegen direktes bzw. indirektes
haben
- Spannung: U~ 25V U- 60V Berühren
- Wenn diese Werte überschritten werden, muss Schutz gegen direktes Berühren ▪ U 50V U 120V
sichergestellt sein, sonst: U~ 50V U- 120V ~ -
▪ für Anwendungen bei denen niedrige Spannung für die
Funktion erwünscht ist und der übliche Schutzwert

erforderlich ist

▪ Mit sicherer Trennung
