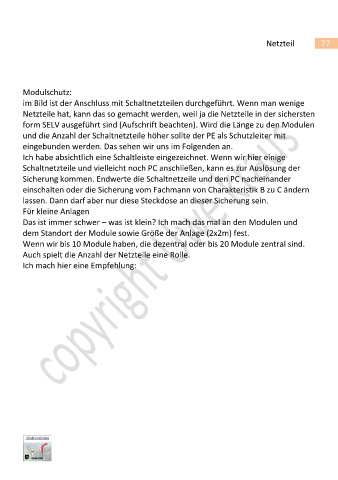

Netzteil 77
Modulschutz:
im Bild ist der Anschluss mit Schaltnetzteilen durchgeführt. Wenn man wenige
Netzteile hat, kann das so gemacht werden, weil ja die Netzteile in der sichersten
form SELV ausgeführt sind (Aufschrift beachten). Wird die Länge zu den Modulen
und die Anzahl der Schaltnetzteile höher sollte der PE als Schutzleiter mit
eingebunden werden. Das sehen wir uns im Folgenden an.
Ich habe absichtlich eine Schaltleiste eingezeichnet. Wenn wir hier einige
Schaltnetzteile und vielleicht noch PC anschließen, kann es zur Auslösung der
Sicherung kommen. Endwerte die Schaltnetzeile und den PC nacheinander
einschalten oder die Sicherung vom Fachmann von Charakteristik B zu C ändern
lassen. Dann darf aber nur diese Steckdose an dieser Sicherung sein.
Für kleine Anlagen
Das ist immer schwer – was ist klein? Ich mach das mal an den Modulen und
dem Standort der Module sowie Größe der Anlage (2x2m) fest.
Wenn wir bis 10 Module haben, die dezentral oder bis 20 Module zentral sind.
Auch spielt die Anzahl der Netzteile eine Rolle.
Ich mach hier eine Empfehlung:
