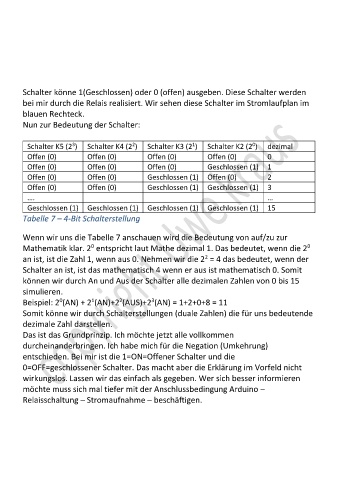

Schalter könne 1(Geschlossen) oder 0 (offen) ausgeben. Diese Schalter werden
bei mir durch die Relais realisiert. Wir sehen diese Schalter im Stromlaufplan im
blauen Rechteck.
Nun zur Bedeutung der Schalter:

0
1
2
3
Schalter K5 (2 ) Schalter K4 (2 ) Schalter K3 (2 ) Schalter K2 (2 ) dezimal
Offen (0) Offen (0) Offen (0) Offen (0) 0
Offen (0) Offen (0) Offen (0) Geschlossen (1) 1
Offen (0) Offen (0) Geschlossen (1) Offen (0) 2
Offen (0) Offen (0) Geschlossen (1) Geschlossen (1) 3
…. …
Geschlossen (1) Geschlossen (1) Geschlossen (1) Geschlossen (1) 15
Tabelle 7 – 4-Bit Schalterstellung

Wenn wir uns die Tabelle 7 anschauen wird die Bedeutung von auf/zu zur
0
0
Mathematik klar. 2 entspricht laut Mathe dezimal 1. Das bedeutet, wenn die 2
2
an ist, ist die Zahl 1, wenn aus 0. Nehmen wir die 2 = 4 das bedeutet, wenn der
Schalter an ist, ist das mathematisch 4 wenn er aus ist mathematisch 0. Somit
können wir durch An und Aus der Schalter alle dezimalen Zahlen von 0 bis 15
simulieren.
0
1
2
3
Beispiel: 2 (AN) + 2 (AN)+2 (AUS)+2 (AN) = 1+2+0+8 = 11
Somit könne wir durch Schalterstellungen (duale Zahlen) die für uns bedeutende
dezimale Zahl darstellen.
Das ist das Grundprinzip. Ich möchte jetzt alle vollkommen
durcheinanderbringen. Ich habe mich für die Negation (Umkehrung)
entschieden. Bei mir ist die 1=ON=Offener Schalter und die
0=OFF=geschlossener Schalter. Das macht aber die Erklärung im Vorfeld nicht
wirkungslos. Lassen wir das einfach als gegeben. Wer sich besser informieren
möchte muss sich mal tiefer mit der Anschlussbedingung Arduino –
Relaisschaltung – Stromaufnahme – beschäftigen.
