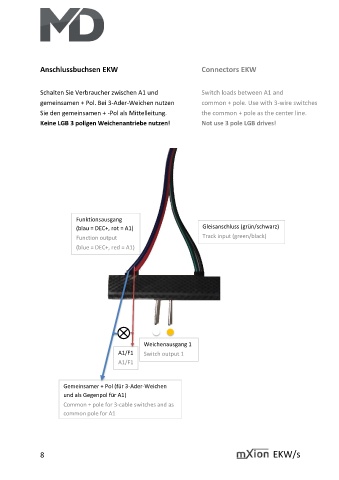

Anschlussbuchsen EKW Connectors EKW

Schalten Sie Verbraucher zwischen A1 und Switch loads between A1 and
gemeinsamen + Pol. Bei 3-Ader-Weichen nutzen common + pole. Use with 3-wire switches
Sie den gemeinsamen + -Pol als Mittelleitung. the common + pole as the center line.
Keine LGB 3 poligen Weichenantriebe nutzen! Not use 3 pole LGB drives!

Funktionsausgang
(blau = DEC+, rot = A1) Gleisanschluss (grün/schwarz)

Function output Track input (green/black)
(blue = DEC+, red = A1)

Weichenausgang 1
A1/F1 Switch output 1
A1/F1

Gemeinsamer + Pol (für 3-Ader-Weichen
und als Gegenpol für A1)
Common + pole for 3-cable switches and as
common pole for A1
