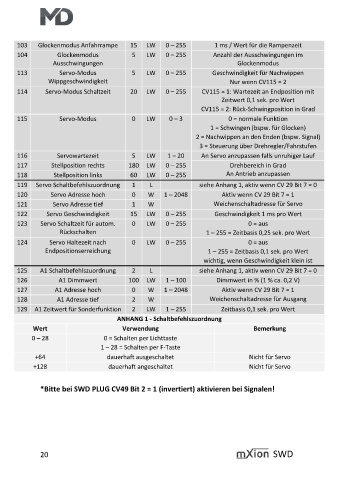

103 Glockenmodus Anfahrrampe 15 LW 0 – 255 1 ms / Wert für die Rampenzeit
104 Glockenmodus 5 LW 0 – 255 Anzahl der Ausschwingungen im
Ausschwingungen Glockenmodus
113 Servo-Modus 5 LW 0 – 255 Geschwindigkeit für Nachwippen
Wippgeschwindigkeit Nur wenn CV115 = 2
114 Servo-Modus Schaltzeit 20 LW 0 – 255 CV115 = 1: Wartezeit an Endposition mit
Zeitwert 0,1 sek. pro Wert
CV115 = 2: Rück-Schwingposition in Grad
115 Servo-Modus 0 LW 0 – 3 0 = normale Funktion
1 = Schwingen (bspw. für Glocken)
2 = Nachwippen an den Enden (bspw. Signal)
3 = Steuerung über Drehregler/Fahrstufen

116 Servowartezeit 5 LW 1 – 20 An Servo anzupassen falls unruhiger Lauf
117 Stellposition rechts 180 LW 0 – 255 Drehbereich in Grad
118 Stellposition links 60 LW 0 – 255 An Antrieb anzupassen
119 Servo Schaltbefehlszuordnung 1 L siehe Anhang 1, aktiv wenn CV 29 Bit 7 = 0
120 Servo Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 29 Bit 7 = 1
121 Servo Adresse tief 1 W Weichenschaltadresse für Servo
122 Servo Geschwindigkeit 15 LW 0 – 255 Geschwindigkeit 1 ms pro Wert
123 Servo Schaltzeit für autom. 0 LW 0 – 255 0 = aus
Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
124 Servo Haltezeit nach 0 LW 0 – 255 0 = aus
Endpositionserreichung 1 – 255 = Zeitbasis 0,1 sek. pro Wert
wichtig, wenn Geschwindigkeit klein ist

125 A1 Schaltbefehlszuordnung 2 L siehe Anhang 1, aktiv wenn CV 29 Bit 7 = 0
126 A1 Dimmwert 100 LW 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
127 A1 Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 29 Bit 7 = 1
128 A1 Adresse tief 2 W Weichenschaltadresse für Ausgang
129 A1 Zeitwert für Sonderfunktion 2 LW 1 – 255 Zeitbasis 0,1 sek. pro Wert
ANHANG 1 - Schaltbefehlszuordnung
Wert Verwendung Bemerkung

0 – 28 0 = Schalten per Lichttaste
1 – 28 = Schalten per F-Taste
+64 dauerhaft ausgeschaltet Nicht für Servo
+128 dauerhaft angeschaltet Nicht für Servo

*Bitte bei SWD PLUG CV49 Bit 2 = 1 (invertiert) aktivieren bei Signalen!
