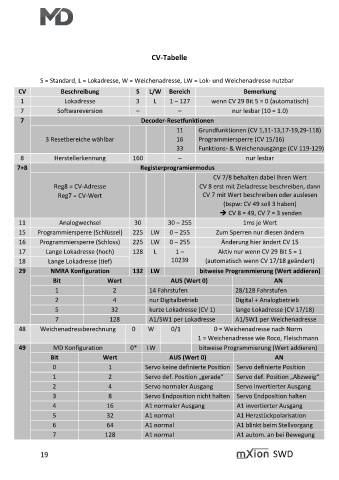

CV-Tabelle

S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar
CV Beschreibung S L/W Bereich Bemerkung

1 Lokadresse 3 L 1 – 127 wenn CV 29 Bit 5 = 0 (automatisch)
7 Softwareversion – – nur lesbar (10 = 1.0)
7 Decoder-Resetfunktionen
11 Grundfunktionen (CV 1,11-13,17-19,29-118)
3 Resetbereiche wählbar 16 Programmiersperre (CV 15/16)
33 Funktions- & Weichenausgänge (CV 119-129)
8 Herstellerkennung 160 – nur lesbar
7+8 Registerprogramiermodus
CV 7/8 behalten dabei ihren Wert
Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann
Reg7 = CV-Wert CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
11 Analogwechsel 30 30 – 255 1ms je Wert
15 Programmiersperre (Schlüssel) 225 LW 0 – 255 Zum Sperren nur diesen ändern
16 Programmiersperre (Schloss) 225 LW 0 – 255 Änderung hier ändert CV 15
17 Lange Lokadresse (hoch) 128 L 1 – Aktiv nur wenn CV 29 Bit 5 = 1

18 Lange Lokadresse (tief) 10239 (automatisch wenn CV 17/18 geändert)
29 NMRA Konfiguration 132 LW bitweise Programmierung (Wert addieren)
Bit Wert AUS (Wert 0) AN
1 2 14 Fahrstufen 28/128 Fahrstufen
2 4 nur Digitalbetrieb Digital + Analogbetrieb
5 32 kurze Lokadresse (CV 1) lange Lokadresse (CV 17/18)
7 128 A1/SW1 per Lokadresse A1/SW1 per Weichenadresse

48 Weichenadressberechnung 0 W 0/1 0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann
49 MD Konfiguration 0* LW bitweise Programmierung (Wert addieren)
Bit Wert AUS (Wert 0) AN
0 1 Servo keine definierte Position Servo definierte Position
1 2 Servo def. Position „gerade“ Servo def. Position „Abzweig“
2 4 Servo normaler Ausgang Servo invertierter Ausgang
3 8 Servo Endposition nicht halten Servo Endposition halten
4 16 A1 normaler Ausgang A1 invertierter Ausgang
5 32 A1 normal A1 Herzstückpolarisation
6 64 A1 normal A1 blinkt beim Stellvorgang

7 128 A1 normal A1 autom. an bei Bewegung
