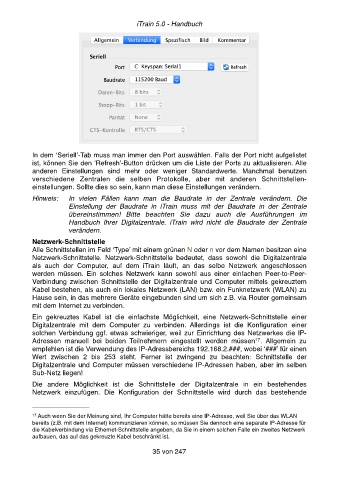

Page 35 - iTrain 5 Handbuch

iTrain 5.0 - Handbuch

In dem ‘Seriell’-Tab muss man immer den Port auswählen. Falls der Port nicht aufgelistet
ist, können Sie den ‘Refresh’-Button drücken um die Liste der Ports zu aktualisieren. Alle
anderen Einstellungen sind mehr oder weniger Standardwerte. Manchmal benutzen
verschiedene Zentralen die selben Protokolle, aber mit anderen Schnittstellen-
einstellungen. Sollte dies so sein, kann man diese Einstellungen verändern.

Hinweis:! In vielen Fällen kann man die Baudrate in der Zentrale verändern. Die
Einstellung der Baudrate in iTrain muss mit der Baudrate in der Zentrale
übereinstimmen! Bitte beachten Sie dazu auch die Ausführungen im
Handbuch Ihrer Digitalzentrale. iTrain wird nicht die Baudrate der Zentrale
verändern.
Netzwerk-Schnittstelle
Alle Schnittstellen im Feld ‘Type’ mit einem grünen N oder n vor dem Namen besitzen eine
Netzwerk-Schnittstelle. Netzwerk-Schnittstelle bedeutet, dass sowohl die Digitalzentrale
als auch der Computer, auf dem iTrain läuft, an das selbe Netzwerk angeschlossen
werden müssen. Ein solches Netzwerk kann sowohl aus einer einfachen Peer-to-Peer-
Verbindung zwischen Schnittstelle der Digitalzentrale und Computer mittels gekreuztem
Kabel bestehen, als auch ein lokales Netzwerk (LAN) bzw. ein Funknetzwerk (WLAN) zu
Hause sein, in das mehrere Geräte eingebunden sind um sich z.B. via Router gemeinsam
mit dem Internet zu verbinden.

Ein gekreuztes Kabel ist die einfachste Möglichkeit, eine Netzwerk-Schnittstelle einer
Digitalzentrale mit dem Computer zu verbinden. Allerdings ist die Konfiguration einer
solchen Verbindung ggf. etwas schwieriger, weil zur Einrichtung des Netzwerkes die IP-
17
Adressen manuell bei beiden Teilnehmern eingestellt werden müssen . Allgemein zu
empfehlen ist die Verwendung des IP-Adressbereichs 192.168.2.###, wobei ‘###’ für einen
Wert zwischen 2 bis 253 steht. Ferner ist zwingend zu beachten: Schnittstelle der
Digitalzentrale und Computer müssen verschiedene IP-Adressen haben, aber im selben
Sub-Netz liegen!

Die andere Möglichkeit ist die Schnittstelle der Digitalzentrale in ein bestehendes
Netzwerk einzufügen. Die Konfiguration der Schnittstelle wird durch das bestehende

17 Auch wenn Sie der Meinung sind, Ihr Computer hätte bereits eine IP-Adresse, weil Sie über das WLAN
bereits (z.B. mit dem Internet) kommunizieren können, so müssen Sie dennoch eine separate IP-Adresse für
die Kabelverbindung via Ethernet-Schnittstelle angeben, da Sie in einem solchen Falle ein zweites Netzwerk
aufbauen, das auf das gekreuzte Kabel beschränkt ist.

35 von 247
