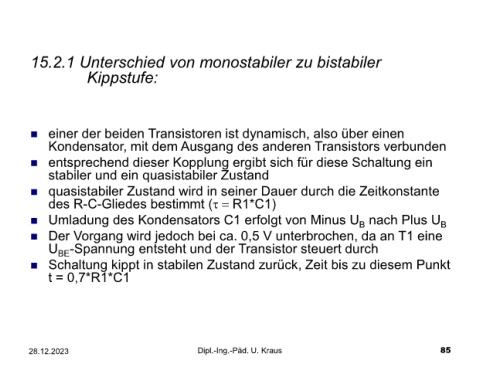

15.2.1 Unterschied von monostabiler zu bistabiler
Kippstufe:
einer der beiden Transistoren ist dynamisch, also über einen
Kondensator, mit dem Ausgang des anderen Transistors verbunden
entsprechend dieser Kopplung ergibt sich für diese Schaltung ein
stabiler und ein quasistabiler Zustand
quasistabiler Zustand wird in seiner Dauer durch die Zeitkonstante
des R-C-Gliedes bestimmt (R1*C1)
Umladung des Kondensators C1 erfolgt von Minus U nach Plus U B
B
Der Vorgang wird jedoch bei ca. 0,5 V unterbrochen, da an T1 eine
U -Spannung entsteht und der Transistor steuert durch
BE
Schaltung kippt in stabilen Zustand zurück, Zeit bis zu diesem Punkt
t = 0,7*R1*C1
