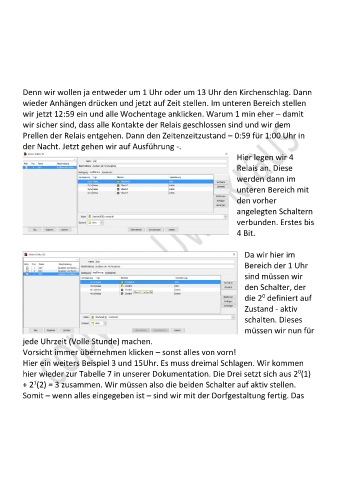

Denn wir wollen ja entweder um 1 Uhr oder um 13 Uhr den Kirchenschlag. Dann
wieder Anhängen drücken und jetzt auf Zeit stellen. Im unteren Bereich stellen
wir jetzt 12:59 ein und alle Wochentage anklicken. Warum 1 min eher – damit
wir sicher sind, dass alle Kontakte der Relais geschlossen sind und wir dem
Prellen der Relais entgehen. Dann den Zeitenzeitzustand – 0:59 für 1:00 Uhr in
der Nacht. Jetzt gehen wir auf Ausführung -.
Hier legen wir 4
Relais an. Diese
werden dann im
unteren Bereich mit
den vorher
angelegten Schaltern
verbunden. Erstes bis
4 Bit.

Da wir hier im
Bereich der 1 Uhr
sind müssen wir
den Schalter, der
0
die 2 definiert auf
Zustand - aktiv
schalten. Dieses
müssen wir nun für
jede Uhrzeit (Volle Stunde) machen.
Vorsicht immer übernehmen klicken – sonst alles von vorn!
Hier ein weiters Beispiel 3 und 15Uhr. Es muss dreimal Schlagen. Wir kommen
0
hier wieder zur Tabelle 7 in unserer Dokumentation. Die Drei setzt sich aus 2 (1)
1
+ 2 (2) = 3 zusammen. Wir müssen also die beiden Schalter auf aktiv stellen.
Somit – wenn alles eingegeben ist – sind wir mit der Dorfgestaltung fertig. Das
