4 Übersicht des K40

Hier ein kleiner Überblick. Es ist nur das Grundprinzip der K40. Kann natürlich mehr Elemente
enthalten, aber hier nur mal kurz – Bewegung – Laserstrahl – Wasser – Elektrik - Luft.

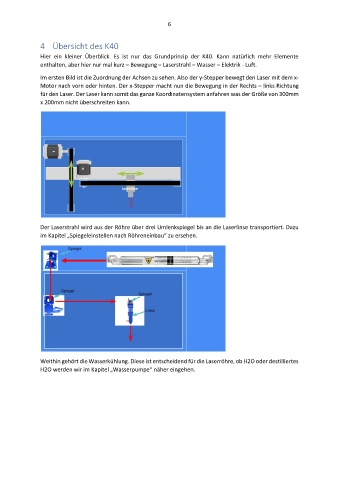

Im ersten Bild ist die Zuordnung der Achsen zu sehen. Also der y-Stepper bewegt den Laser mit dem x-
Motor nach vorn oder hinten. Der x-Stepper macht nun die Bewegung in der Rechts – links Richtung
für den Laser. Der Laser kann somit das ganze Koordinatensystem anfahren was der Größe von 300mm
x 200mm nicht überschreiten kann.

Der Laserstrahl wird aus der Röhre über drei Umlenkspiegel bis an die Laserlinse transportiert. Dazu
im Kapitel „Spiegeleinstellen nach Röhreneinbau“ zu ersehen.

Weithin gehört die Wasserkühlung. Diese ist entscheidend für die Laserröhre, ob H2O oder destilliertes
H2O werden wir im Kapitel „Wasserpumpe“ näher eingehen.
