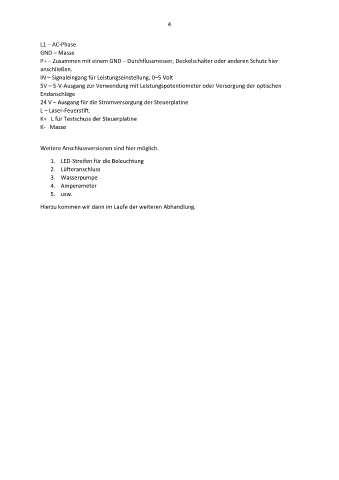

4


               L1 – AC-Phase
               GND – Masse
               P+ – Zusammen mit einem GND – Durchflussmesser, Deckelschalter oder anderen Schutz hier
               anschließen.
               IN – Signaleingang für Leistungseinstellung, 0–5 Volt
               5V – 5-V-Ausgang zur Verwendung mit Leistungspotentiometer oder Versorgung der optischen
               Endanschläge
               24 V – Ausgang für die Stromversorgung der Steuerplatine
               L – Laser-Feuerstift.
               K+   L für Testschuss der Steuerplatine
               K-   Masse


               Weitere Anschlussversionen sind hier möglich.
                   1.  LED-Streifen für die Beleuchtung
                   2.  Lüfteranschluss
                   3.  Wasserpumpe
                   4.  Amperemeter
                   5.  usw.

               Hierzu kommen wir dann im Laufe der weiteren Abhandlung.
