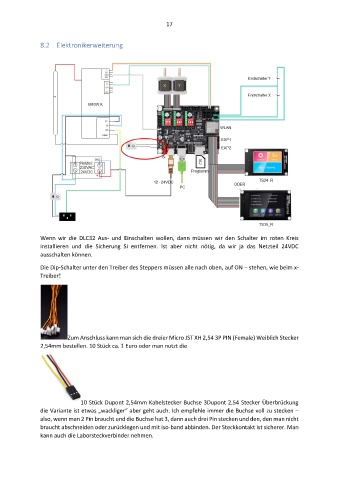

8.2 Elektronikerweiterung
Wenn wir die DLC32 Aus- und Einschalten wollen, dann müssen wir den Schalter im roten Kreis
installieren und die Sicherung Si entfernen. Ist aber nicht nötig, da wir ja das Netzteil 24VDC
ausschalten können.
Die Dip-Schalter unter den Treiber des Steppers müssen alle nach oben, auf ON – stehen, wie beim x-
Treiber!
Zum Anschluss kann man sich die dreier Micro JST XH 2,54 3P PIN (Female) Weiblich Stecker
2,54mm bestellen. 10 Stück ca. 1 Euro oder man nutzt die
10 Stück Dupont 2,54mm Kabelstecker Buchse 3Dupont 2,54 Stecker Überbrückung
die Variante ist etwas „wackliger“ aber geht auch. Ich empfehle immer die Buchse voll zu stecken –
also, wenn man 2 Pin braucht und die Buchse hat 3, dann auch drei Pin stecken und den, den man nicht
braucht abschneiden oder zurücklegen und mit Iso-band abbinden. Der Steckkontakt ist sicherer. Man
kann auch die Laborsteckverbinder nehmen.
