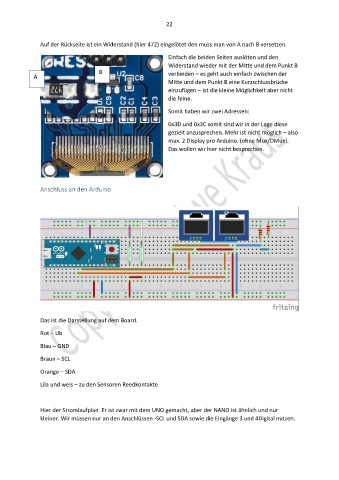

Auf der Rückseite ist ein Widerstand (hier 472) eingelötet den muss man von A nach B versetzen.

Einfach die beiden Seiten auslöten und den
Widerstand wieder mit der Mitte und dem Punkt B
B verbinden – es geht auch einfach zwischen der
A
Mitte und dem Punkt B eine Kurzschlussbrücke
einzufügen – ist die kleine Möglichkeit aber nicht
die feine.

Somit haben wir zwei Adressen:

0x3D und 0x3C somit sind wir in der Lage diese
gezielt anzusprechen. Mehr ist nicht möglich – also
max. 2 Display pro Arduino. (ohne Mux/DMux).
Das wollen wir hier nicht besprechen.

Anschluss an den Arduino

Das ist die Darstellung auf dem Board.
Rot – Ub

Blau – GND

Braun – SCL

Orange – SDA

Lila und weis – zu den Sensoren Reedkontakte

Hier der Stromlaufplan. Er ist zwar mit dem UNO gemacht, aber der NANO ist ähnlich und nur
kleiner. Wir müssen nur an den Anschlüssen -SCL und SDA sowie die Eingänge 3 und 4Digital nutzen.
