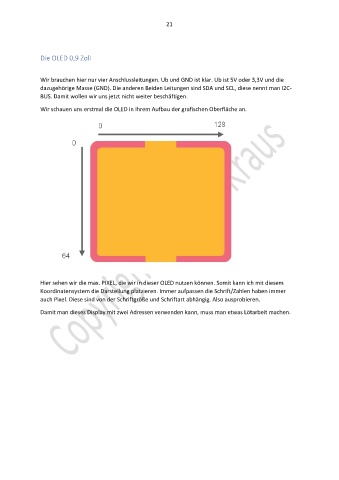

Die OLED 0,9 Zoll

Wir brauchen hier nur vier Anschlussleitungen. Ub und GND ist klar. Ub ist 5V oder 3,3V und die
dazugehörige Masse (GND). Die anderen Beiden Leitungen sind SDA und SCL, diese nennt man I2C-
BUS. Damit wollen wir uns jetzt nicht weiter beschäftigen.

Wir schauen uns erstmal die OLED in Ihrem Aufbau der grafischen Oberfläche an.

Hier sehen wir die max. PIXEL, die wir in dieser OLED nutzen können. Somit kann ich mit diesem
Koordinatensystem die Darstellung platzieren. Immer aufpassen die Schrift/Zahlen haben immer
auch Pixel. Diese sind von der Schriftgröße und Schriftart abhängig. Also ausprobieren.

Damit man dieses Display mit zwei Adressen verwenden kann, muss man etwas Lötarbeit machen.
