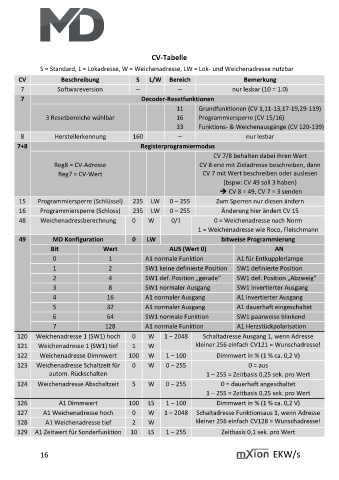

CV-Tabelle
S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar
CV Beschreibung S L/W Bereich Bemerkung
7 Softwareversion – – nur lesbar (10 = 1.0)
7 Decoder-Resetfunktionen
11 Grundfunktionen (CV 1,11-13,17-19,29-119)
3 Resetbereiche wählbar 16 Programmiersperre (CV 15/16)
33 Funktions- & Weichenausgänge (CV 120-139)
8 Herstellerkennung 160 – nur lesbar
7+8 Registerprogramiermodus
CV 7/8 behalten dabei ihren Wert
Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann
Reg7 = CV-Wert CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
15 Programmiersperre (Schlüssel) 235 LW 0 – 255 Zum Sperren nur diesen ändern
16 Programmiersperre (Schloss) 235 LW 0 – 255 Änderung hier ändert CV 15
48 Weichenadressberechnung 0 W 0/1 0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann
49 MD Konfiguration 0 LW bitweise Programmierung
Bit Wert AUS (Wert 0) AN
0 1 A1 normale Funktion A1 für Entkupplerlampe
1 2 SW1 keine definierte Position SW1 definierte Position
2 4 SW1 def. Position „gerade“ SW1 def. Position „Abzweig“
3 8 SW1 normaler Ausgang SW1 invertierter Ausgang
4 16 A1 normaler Ausgang A1 invertierter Ausgang
5 32 A1 normaler Ausgang A1 dauerhaft eingeschaltet
6 64 SW1 normale Funktion SW1 paarweise blinkend
7 128 A1 normale Funktion A1 Herzstückpolarisation
120 Weichenadresse 1 (SW1) hoch 0 W 1 – 2048 Schaltadresse Ausgang 1, wenn Adresse
121 Weichenadresse 1 (SW1) tief 1 W kleiner 256 einfach CV121 = Wunschadresse!
122 Weichenadresse Dimmwert 100 W 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
123 Weichenadresse Schaltzeit für 0 W 0 – 255 0 = aus
autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
124 Weichenadresse Abschaltzeit 5 W 0 – 255 0 = dauerhaft angeschaltet
1 – 255 = Zeitbasis 0,25 sek. pro Wert
126 A1 Dimmwert 100 LS 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
127 A1 Weichenadresse hoch 0 W 1 – 2048 Schaltadresse Funktionsaus 1, wenn Adresse
128 A1 Weichenadresse tief 2 W kleiner 256 einfach CV128 = Wunschadresse!
129 A1 Zeitwert für Sonderfunktion 10 LS 1 – 255 Zeitbasis 0,1 sek. pro Wert
