Die Menüs

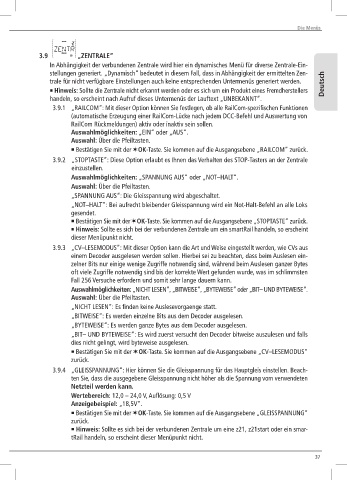

3.9 „ZENTRALE“
In Abhängigkeit der verbundenen Zentrale wird hier ein dynamisches Menü für diverse Zentrale-Ein-
stellungen generiert. „Dynamisch“ bedeutet in diesem Fall, dass in Abhängigkeit der ermittelten Zen-
trale für nicht verfügbare Einstellungen auch keine entsprechenden Untermenüs generiert werden. Deutsch
▪ Hinweis: Sollte die Zentrale nicht erkannt werden oder es sich um ein Produkt eines Fremdherstellers
handeln, so erscheint nach Aufruf dieses Untermenüs der Lauftext „UNBEKANNT“.
3.9.1 „RAILCOM“: Mit dieser Option können Sie festlegen, ob alle RailCom-spezifischen Funktionen
(automatische Erzeugung einer RailCom-Lücke nach jedem DCC-Befehl und Auswertung von
RailCom Rückmeldungen) aktiv oder inaktiv sein sollen.
Auswahlmöglichkeiten: „EIN“ oder „AUS“.
Auswahl: Über die Pfeiltasten.
▪ Bestätigen Sie mit der OK-Taste. Sie kommen auf die Ausgangsebene „RAILCOM“ zurück.
3.9.2 „STOPTASTE“: Diese Option erlaubt es Ihnen das Verhalten des STOP-Tasters an der Zentrale
einzustellen.
Auswahlmöglichkeiten: „SPANNUNG AUS“ oder „NOT–HALT“.
Auswahl: Über die Pfeiltasten.
„SPANNUNG AUS“: Die Gleisspannung wird abgeschaltet.
„NOT–HALT“: Bei aufrecht bleibender Gleisspannung wird ein Not-Halt-Befehl an alle Loks
gesendet.
▪ Bestätigen Sie mit der OK-Taste. Sie kommen auf die Ausgangsebene „STOPTASTE“ zurück.
▪ Hinweis: Sollte es sich bei der verbundenen Zentrale um ein smartRail handeln, so erscheint
dieser Menüpunkt nicht.
3.9.3 „CV–LESEMODUS“: Mit dieser Option kann die Art und Weise eingestellt werden, wie CVs aus
einem Decoder ausgelesen werden sollen. Hierbei sei zu beachten, dass beim Auslesen ein-
zelner Bits nur einige wenige Zugriffe notwendig sind, während beim Auslesen ganzer Bytes
oft viele Zugriffe notwendig sind bis der korrekte Wert gefunden wurde, was im schlimmsten
Fall 256 Versuche erfordern und somit sehr lange dauern kann.
Auswahlmöglichkeiten: „NICHT LESEN“, „BITWEISE“, „BYTEWEISE“ oder „BIT– UND BYTEWEISE“.
Auswahl: Über die Pfeiltasten.
„NICHT LESEN“: Es finden keine Auslesevorgaenge statt.
„BITWEISE“: Es werden einzelne Bits aus dem Decoder ausgelesen.
„BYTEWEISE“: Es werden ganze Bytes aus dem Decoder ausgelesen.
„BIT– UND BYTEWEISE“: Es wird zuerst versucht den Decoder bitweise auszulesen und falls
dies nicht gelingt, wird byteweise ausgelesen.
▪ Bestätigen Sie mit der OK-Taste. Sie kommen auf die Ausgangsebene „CV–LESEMODUS“
zurück.
3.9.4 „GLEISSPANNUNG“: Hier können Sie die Gleisspannung für das Hauptgleis einstellen. Beach-
ten Sie, dass die ausgegebene Gleisspannung nicht höher als die Spannung vom verwendeten
Netzteil werden kann.
Wertebereich: 12,0 – 24,0 V, Auflösung: 0,5 V
Anzeigebeispiel: „18,5V“.
▪ Bestätigen Sie mit der OK-Taste. Sie kommen auf die Ausgangsebene „GLEISSPANNUNG“
zurück.
▪ Hinweis: Sollte es sich bei der verbundenen Zentrale um eine z21, z21start oder ein smar-
tRail handeln, so erscheint dieser Menüpunkt nicht.

37
