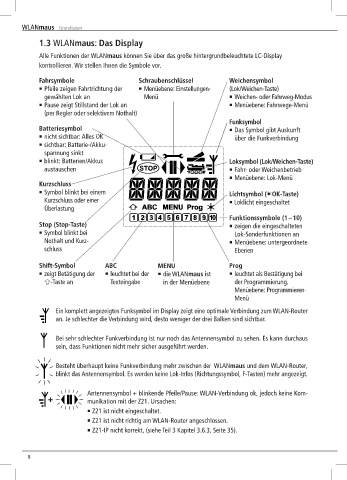

1.3 WLANmaus: Das Display

Alle Funktionen der WLANmaus können Sie über das große hintergrundbeleuchtete LC-Display
kontrollieren. Wir stellen Ihnen die Symbole vor.

Fahrsymbole Schraubenschlüssel Weichensymbol
▪ Pfeile zeigen Fahrtrichtung der ▪ Menüebene: Einstellungen- (Lok/Weichen-Taste)
gewählten Lok an Menü ▪ Weichen- oder Fahrweg-Modus
▪ Pause zeigt Stillstand der Lok an ▪ Menüebene: Fahrwege-Menü
(per Regler oder selektivem Nothalt)
Funksymbol
Batteriesymbol ▪ Das Symbol gibt Auskunft
▪ nicht sichtbar: Alles OK über die Funkverbindung
▪ sichtbar: Batterie-/Akku-
spannung sinkt
▪ blinkt: Batterien/Akkus Loksymbol (Lok/Weichen-Taste)
austauschen ▪ Fahr- oder Weichenbetrieb
▪ Menüebene: Lok-Menü
Kurzschluss
▪ Symbol blinkt bei einem Lichtsymbol ( OK-Taste)
Kurzschluss oder einer ▪ Loklicht eingeschaltet
Überlastung
Funktionssymbole (1 – 10)
Stop (Stop-Taste) ▪ zeigen die eingeschalteten
▪ Symbol blinkt bei Lok-Sonderfunktionen an
Nothalt und Kurz- ▪ Menüebene: untergeordnete
schluss Ebenen
Shift-Symbol ABC MENU Prog
▪ zeigt Betätigung der ▪ leuchtet bei der ▪ die WLANmaus ist ▪ leuchtet als Bestätigung bei
-Taste an Texteingabe in der Menüebene der Programmierung.
Menüebene: Programmieren-
Menü
Ein komplett angezeigtes Funksymbol im Display zeigt eine optimale Verbindung zum WLAN-Router
an. Je schlechter die Verbindung wird, desto weniger der drei Balken sind sichtbar.

Bei sehr schlechter Funkverbindung ist nur noch das Antennensymbol zu sehen. Es kann durchaus
sein, dass Funktionen nicht mehr sicher ausgeführt werden.

Besteht überhaupt keine Funkverbindung mehr zwischen der WLANmaus und dem WLAN-Router,
blinkt das Antennensymbol. Es werden keine Lok-Infos (Richtungssymbol, F-Tasten) mehr angezeigt.

Antennensymbol + blinkende Pfeile/Pause: WLAN-Verbindung ok, jedoch keine Kom-
+ munikation mit der Z21. Ursachen:

▪ Z21 ist nicht eingeschaltet.
▪ Z21 ist nicht richtig am WLAN-Router angeschlossen.
▪ Z21-IP nicht korrekt, (siehe Teil 3 Kapitel 3.6.3, Seite 35).
