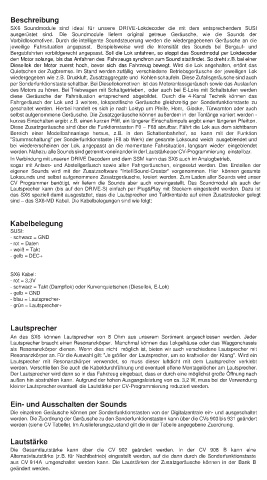

Beschreibung
SX 6 Soundmodule sind ideal für unsere DRIVE-Lokdecoder die mit dem entsprechendem SUSI
ausgerüstet sind. Die Soundmodule liefern original getreue Geräusche, wie die Sounds der
Vorbildlokomotiven. Durch die intelligente Soundsteuerung werden die wiedergegebenen Geräusche an die
jeweilige Fahrsituation angepasst. Beispielsweise wird die Intensität des Sounds bei Bergauf- und
Bergabfahrten vorbildgerecht angepasst. Soll die Lok anfahren, so stoppt das Soundmodul per Lokdecoder
den Motor solange, bis das Anfahren des Fahrzeugs synchron zum Sound stattfindet. So dreht z.B. bei einer
Diesellok der Motor zuerst hoch, bevor sich das Fahrzeug bewegt. Wird die Lok angehalten, ertönt das
Quietschen der Zugbremse. Im Stand werden zufällig verschiedene Betriebsgeräusche der jeweiligen Lok
wiedergegeben wie z.B. Druckluft, Zusatzaggregate und Kohlen schaufeln. Diese Zufallsgeräusche sind auch
per Sonderfunktionstaste schaltbar. Bei Diesellokomotiven ist das Motoranlassgeräusch sowie das Auslaufen
des Motors zu hören. Bei Triebwagen mit Schaltgetrieben, oder auch bei E-Loks mit Schaltstufen werden
diese Geräusche der Fahrsituation entsprechend abgebildet. Durch die 4-Kanal Technik können das
Fahrgeräusch der Lok und 3 weitere, lokspezifische Geräusche gleichzeitig per Sonderfunktionstaste zu
geschaltet werden. Hierbei handelt es sich je nach Loktyp um Pfeife, Horn, Glocke, Türwarnton oder auch
selbst aufgenommene Geräusche. Die Zusatzgeräusche können außerdem in der Tonlänge variiert werden -
kurzes Einschalten ergibt z.B. einen kurzen Pfiff, ein längerer Einschaltimpuls ergibt einen längeren Pfeifton.
Diese Zusatzgeräusche sind über die Funktionstasten F0 – F68 abrufbar. Fährt die Lok aus dem sichtbaren
Bereich einer Modellbahnanlage heraus, z.B. in den Schattenbahnhof, so kann mit der Funktion
"Stummschaltung" per Sonderfunktionstaste (F8 ab Werk) der gesamte Loksound weich ausgeblendet und
bei wiedererscheinen der Lok, angepasst an die momentane Fahrsituation, langsam wieder eingeblendet
werden. Nahezu alle Sounds sind getrennt voneinander in der Lautstärke per CV-Programmierung einstellbar.
In Verbindung mit unseren DRIVE Decodern und dem SSM kann das SX6 auch im Analogbetrieb,
sogar mit Anlass- und Abstellgeräusch sowie allen Fahrgeräuschen, eingesetzt werden. Das Erstellen der
eigenen Sounds wird mit der Zusatzsoftware "IntelliSound-Creator" vorgenommen. Hier können gesamte
Loksounds und selbst aufgenommene Zusatzgeräusche, kreiert werden. Zum Laden aller Sounds wird unser
CV Programmer benötigt, wir liefern die Sounds aber auch voreingestellt. Das Soundmodul als auch der
Lautsprecher kann (bis auf den DRIVE-S) einfach per Plug&Play mit Steckern eingesteckt werden. Dazu ist
das SX6 speziell damit ausgestattet, dass die Lautsprecher und Taktkontakte auf einen Zusatzstecker gelegt
sind – das SX6-MD Kabel. Die Kabelbelegungen sind wie folgt:

Kabelbelegung
SUSI:
- schwarz = GND
- rot = Daten
- weiß = Takt
- gelb = DEC+

SX6 Kabel:
- rot = 3,3V
- schwarz = Takt (Dampflok) oder Kurvenquietschen (Diesellok, E-Lok)
- gelb = GND
- blau = Lautsprecher-
- grün = Lautsprecher+

Lautsprecher
An das SX6 können Lautsprecher von 8 Ohm aus unserem Sortiment angeschlossen werden. Jeder
Lautsprecher braucht einen Resonanzkörper. Manchmal können das Lokgehäuse oder das Waggonchassis
als Resonanzkörper dienen. Wenn dies nicht möglich ist, bieten wir auch verschiedene Lautsprecher mit
Resonanzkörper an. Für die Auswahl gilt: "Je größer der Lautsprecher, um so kraftvoller der Klang". Wird ein
Lautsprecher mit Resonanzkörper verwendet, so muss dieser luftdicht mit dem Lautsprecher verklebt
werden. Verschließen Sie auch die Kabeldurchführung und eventuell offene Montagelöcher am Lautsprecher.
Der Lautsprecher wird dann so in das Fahrzeug eingebaut, dass er durch eine möglichst große Öffnung nach
außen hin abstrahlen kann. Aufgrund der hohen Ausgangsleistung von ca. 3,2 W, muss bei der Verwendung
kleiner Lautsprecher eventuell die Lautstärke per CV-Programmierung reduziert werden.

Ein- und Ausschalten der Sounds
Die einzelnen Geräusche können per Sonderfunktionstasten von der Digitalzentrale ein- und ausgeschaltet
werden. Die Zuordnung der Geräusche zu den Sonderfunktionstasten kann über die CVs 903 bis 931 geändert
werden (siehe CV Tabelle). Im Auslieferungszustand gilt die in der Tabelle angegebene Zuordnung.

Lautstärke
Die Gesamtlautstärke kann über die CV 902 geändert werden. In der CV 908 B kann eine
Alternativlautstärke (z.B. für Nachtbetrieb) eingestellt werden, auf die dann durch die Sonderfunktionstaste
aus CV 914A umgeschaltet werden kann. Die Lautstärken der Zusatzgeräusche können in der Bank B
geändert werden.
