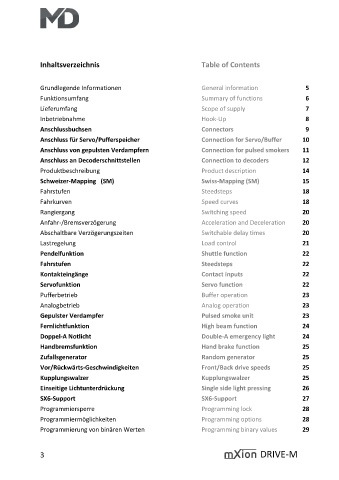

Inhaltsverzeichnis Table of Contents

Grundlegende Informationen General information 5
Funktionsumfang Summary of functions 6
Lieferumfang Scope of supply 7
Inbetriebnahme Hook-Up 8

Anschlussbuchsen Connectors 9
Anschluss für Servo/Pufferspeicher Connection for Servo/Buffer 10
Anschluss von gepulsten Verdampfern Connection for pulsed smokers 11
Anschluss an Decoderschnittstellen Connection to decoders 12

Produktbeschreibung Product description 14
Schweizer-Mapping (SM) Swiss-Mapping (SM) 15
Fahrstufen Steedsteps 18

Fahrkurven Speed curves 18
Rangiergang Switching speed 20
Anfahr-/Bremsverzögerung Acceleration and Deceleration 20
Abschaltbare Verzögerungszeiten Switchable delay times 20

Lastregelung Load control 21
Pendelfunktion Shuttle function 22
Fahrstufen Steedsteps 22
Kontakteingänge Contact inputs 22

Servofunktion Servo function 22
Pufferbetrieb Buffer operation 23
Analogbetrieb Analog operation 23
Gepulster Verdampfer Pulsed smoke unit 23

Fernlichtfunktion High beam function 24
Doppel-A Notlicht Double-A emergency light 24
Handbremsfunktion Hand brake function 25

Zufallsgenerator Random generator 25
Vor/Rückwärts-Geschwindigkeiten Front/Back drive speeds 25
Kupplungswalzer Kupplungswalzer 25
Einseitige Lichtunterdrückung Single side light pressing 26

SX6-Support SX6-Support 27
Programmiersperre Programming lock 28
Programmiermöglichkeiten Programming options 28

Programmierung von binären Werten Programming binary values 29

3 DRIVE-M
