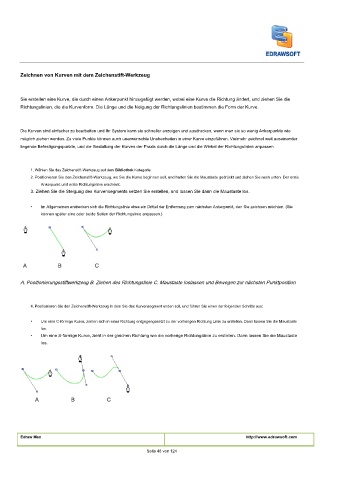

Zeichnen von Kurven mit dem Zeichenstift-Werkzeug

Sie erstellen eine Kurve, die durch einen Ankerpunkt hinzugefügt werden, wobei eine Kurve die Richtung ändert, und ziehen Sie die
Richtungslinien, die die Kurvenform. Die Länge und die Neigung der Richtungslinien bestimmen die Form der Kurve.

Die Kurven sind einfacher zu bearbeiten und Ihr System kann sie schneller anzeigen und ausdrucken, wenn man sie so wenig Ankerpunkte wie
möglich ziehen werden. Zu viele Punkte können auch unerwünschte Unebenheiten in einer Kurve einzuführen. Vielmehr zeichnet weit auseinander
liegende Befestigungspunkte, und die Gestaltung der Kurven der Praxis durch die Länge und die Winkel der Richtungslinien anpassen.

1. Wählen Sie das Zeichenstift-Werkzeug auf dem Bibliothek Kategorie. Bibliothek Kategorie. Bibliothek Kategorie.
1. Wählen Sie das Zeichenstift-Werkzeug auf dem
1. Wählen Sie das Zeichenstift-Werkzeug auf dem
2. Positionieren Sie den Zeichenstift-Werkzeug, wo Sie die Kurve beginnen soll, und halten Sie die Maustaste gedrückt und ziehen Sie nach unten. Der erste
Ankerpunkt und erste Richtungslinie erscheint.
3. Ziehen Sie die Steigung des Kurvensegments setzen Sie erstellen, und lassen Sie dann die Maustaste los.

• Im Allgemeinen erstrecken sich die Richtungslinie etwa ein Drittel der Entfernung zum nächsten Ankerpunkt, den Sie zeichnen möchten. (Sie
können später eine oder beide Seiten der Richtungslinie anpassen.)

A. Positionierungsstiftwerkzeug B. Ziehen des Richtungslinie C. Maustaste loslassen und Bewegen zur nächsten Punktposition

4. Positionieren Sie den Zeichenstift-Werkzeug in dem Sie das Kurvensegment enden soll, und führen Sie einen der folgenden Schritte aus:

• Um eine C-förmige Kurve, ziehen sich in einer Richtung entgegengesetzt zu der vorherigen Richtung Linie zu erstellen. Dann lassen Sie die Maustaste
los.
• Um eine S-förmige Kurve, zieht in der gleichen Richtung wie die vorherige Richtungslinie zu erstellen. Dann lassen Sie die Maustaste
los.
