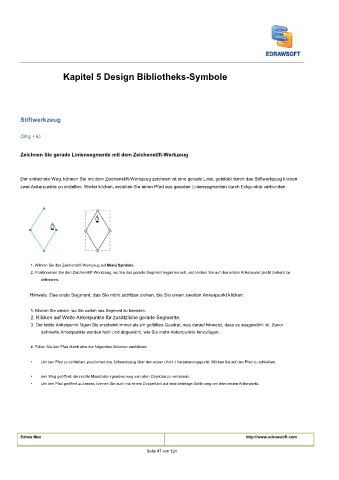

Kapitel 5 Design Bibliotheks-Symbole

Stiftwerkzeug

(Strg + E)

Zeichnen Sie gerade Liniensegmente mit dem Zeichenstift-Werkzeug

Der einfachste Weg, können Sie mit dem Zeichenstift-Werkzeug zeichnen ist eine gerade Linie, gebildet durch das Stiftwerkzeug klicken
zwei Ankerpunkte zu erstellen. Weiter klicken, erstellen Sie einen Pfad aus geraden Liniensegmenten durch Eckpunkte verbunden.

1. Wählen Sie das Zeichenstift-Werkzeug auf Menü Symbole.Menü Symbole.
1. Wählen Sie das Zeichenstift-Werkzeug auf
2. Positionieren Sie den Zeichenstift-Werkzeug, wo Sie das gerade Segment beginnen soll, und klicken Sie auf den ersten Ankerpunkt (nicht ziehen) zu
definieren.

Hinweis: Das erste Segment, das Sie nicht sichtbar ziehen, bis Sie einen zweiten Ankerpunkt klicken.

1. Klicken Sie wieder, wo Sie wollen das Segment zu beenden.
2. Klicken auf Weite Ankerpunkte für zusätzliche gerade Segmente.
3. Der letzte Ankerpunkt fügen Sie erscheint immer als ein gefülltes Quadrat, was darauf hinweist, dass es ausgewählt ist. Zuvor
definierte Ankerpunkte werden hohl und abgewählt, wie Sie mehr Ankerpunkte hinzufügen.

4. Füllen Sie den Pfad durch eine der folgenden Aktionen ausführen:

• Um den Pfad zu schließen, positioniert das Stiftwerkzeug über den ersten (Hohl-) Verankerungspunkt. Klicken Sie auf den Pfad zu schließen.

• den Weg geöffnet, die rechte Maustaste irgendwo weg von allen Objekten zu verlassen.
• Um den Pfad geöffnet zu lassen, können Sie auch mit einem Doppelklick auf eine beliebige Stelle weg von dem ersten Ankerpunkt.
