Drehscheibe 20

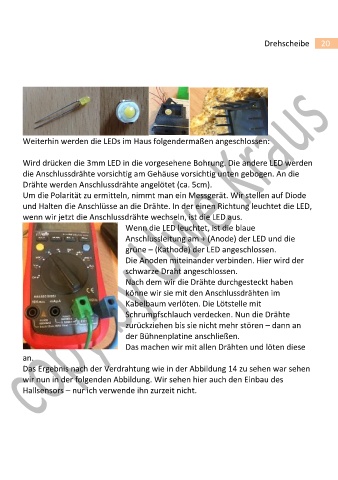

Weiterhin werden die LEDs im Haus folgendermaßen angeschlossen:

Wird drücken die 3mm LED in die vorgesehene Bohrung. Die andere LED werden
die Anschlussdrähte vorsichtig am Gehäuse vorsichtig unten gebogen. An die
Drähte werden Anschlussdrähte angelötet (ca. 5cm).
Um die Polarität zu ermitteln, nimmt man ein Messgerät. Wir stellen auf Diode
und Halten die Anschlüsse an die Drähte. In der einen Richtung leuchtet die LED,
wenn wir jetzt die Anschlussdrähte wechseln, ist die LED aus.
Wenn die LED leuchtet, ist die blaue
Anschlussleitung am + (Anode) der LED und die
grüne – (Kathode) der LED angeschlossen.
Die Anoden miteinander verbinden. Hier wird der
schwarze Draht angeschlossen.
Nach dem wir die Drähte durchgesteckt haben
könne wir sie mit den Anschlussdrähten im
Kabelbaum verlöten. Die Lötstelle mit
Schrumpfschlauch verdecken. Nun die Drähte
zurückziehen bis sie nicht mehr stören – dann an
der Bühnenplatine anschließen.
Das machen wir mit allen Drähten und löten diese
an.
Das Ergebnis nach der Verdrahtung wie in der Abbildung 14 zu sehen war sehen
wir nun in der folgenden Abbildung. Wir sehen hier auch den Einbau des
Hallsensors – nur ich verwende ihn zurzeit nicht.
