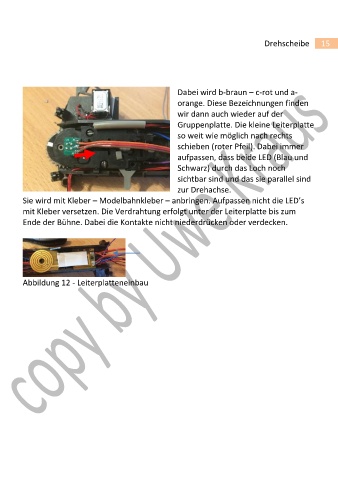

Drehscheibe 15

Dabei wird b-braun – c-rot und a-
orange. Diese Bezeichnungen finden
wir dann auch wieder auf der
Gruppenplatte. Die kleine Leiterplatte
so weit wie möglich nach rechts
schieben (roter Pfeil). Dabei immer
aufpassen, dass beide LED (Blau und
Schwarz) durch das Loch noch
sichtbar sind und das sie parallel sind
zur Drehachse.
Sie wird mit Kleber – Modelbahnkleber – anbringen. Aufpassen nicht die LED’s
mit Kleber versetzen. Die Verdrahtung erfolgt unter der Leiterplatte bis zum
Ende der Bühne. Dabei die Kontakte nicht niederdrücken oder verdecken.

Abbildung 12 - Leiterplatteneinbau
