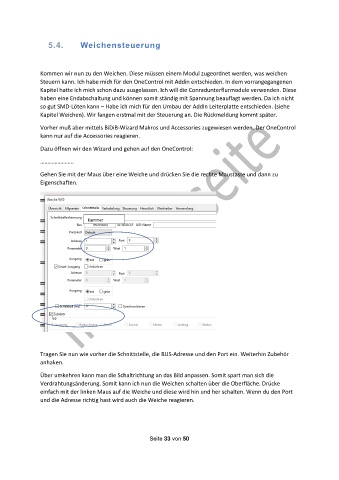

5.4. Weichensteuerung

Kommen wir nun zu den Weichen. Diese müssen einem Modul zugeordnet werden, was weichen
Steuern kann. Ich habe mich für den OneControl mit Addin entschieden. In dem vorrangegangenen
Kapitel hatte ich mich schon dazu ausgelassen. Ich will die Conradunterflurmodule verwenden. Diese
haben eine Endabschaltung und können somit ständig mit Spannung beauflagt werden. Da ich nicht
so gut SMD-Löten kann – Habe ich mich für den Umbau der AddIn Leiterplatte entschieden. (siehe
Kapitel Weichen). Wir fangen erstmal mit der Steuerung an. Die Rückmeldung kommt später.

Vorher muß aber mittels BiDiB-Wizard Makros und Accessories zugewiesen werden. Der OneControl
kann nur auf die Accessories reagieren.

Dazu öffnen wir den Wizard und gehen auf den OneControl:

…………………..

Gehen Sie mit der Maus über eine Weiche und drücken Sie die rechte Maustaste und dann zu
Eigenschaften.

Kammer

Tragen Sie nun wie vorher die Schnittstelle, die BUS-Adresse und den Port ein. Weiterhin Zubehör
anhaken.

Über umkehren kann man die Schaltrichtung an das Bild anpassen. Somit spart man sich die
Verdrahtungsänderung. Somit kann ich nun die Weichen schalten über die Oberfläche. Drücke
einfach mit der linken Maus auf die Weiche und diese wird hin und her schalten. Wenn du den Port
und die Adresse richtig hast wird auch die Weiche reagieren.

Seite 33 von 50
