Drehscheibe 109

Es ist immer einfach – aber! Wenn wir in iTrain das DCC-Signal von BiDiB einfügen wollen
müssen wir noch eine entscheidende Änderung machen – Dank dem Forum und ……. –
Es müssen alle 24 Segmente als aktiv schalten und Märklin aktiv schalten. Weiterhin müssen
die Adressen Step =226 und Turn=227 gesetzt werden.
Das erste ist notwendig um die Zählung nicht durcheinander zu bringen. Das zweite ist für die
Drehung um 180Grad notwendig. Also sollte die Scheibe bei 180Grad Drehung nur einen
Schritt machen dann vertauscht die Adressen von Step und Turn.

Abbildung 131 – Step und Turn
10.6 Verdrahtung mit BiDiB

Abbildung 132 – Verdrahtung GBM
Diesen Abschnitt können wir sehr kurzhalten. Wie in Abbildung 132 ersichtlich brauchen wir
die Elemente:
• Booster
• S-88 Modul
• GBM-Modul

Damit sind wir nun in der Lage, die gesamte Drehscheibe zu steuern und die Sensoren
auszulesen.

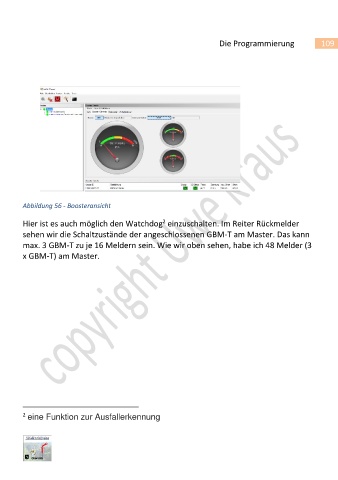

Die Einstellung wird über BiDiB-Wizard erfolgen. TEL-S-88 wird zur Auswertung der
Sensoren und Melder benötigt. GBM-T ist für die Steuerung der Lok notwendig. Booster
übernimmt die S88 Befehle und die Lok-Befehle zur Übertragung und die Auswertung der
DCC-Befehle für die Scheibe.
