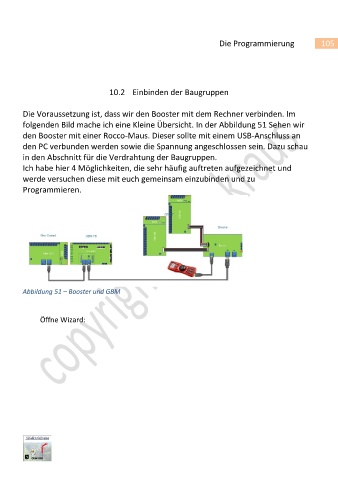

Drehscheibe 105

Weiterhin werden die LED’s im Haus folgendermaßen angeschlossen:

Wird drücken die 3mm LED in die vorgesehene Bohrung. Die andere LED werden die
Anschlussdrähte vorsichtig am Gehäuse vorsichtig unten gebogen. An die Drähte werden
Anschlussdrähte angelötet (ca. 5cm).
Um die Polarität zu ermitteln nimmt man ein Messgerät. Wir stellen auf Diode und Halten die
Anschlüsse an die Drähte. In der einen Richtung leuchtet die LED, wenn wir jetzt die
Anschlussdrähte wechseln ist die LED aus.
Wenn die LED leuchtet ist die blaue Anschlussleitung am + (Anode) der
LED und die grüne – (Kathode) der LED angeschlossen.
Die Anoden mit einander verbinden. Hier wird der schwarze Draht
angeschlossen.
Nach dem wir die Drähte durchgesteckt haben könne wir sie mit den
Anschlussdrähten im Kabelbaum verlöten. Die Lötstelle mit
Abbildung 123 - Schrumpfschlauch verdecken. Nun die Drähte zurückziehen bis sie
Meßgerät nicht mehr stören – dann an der Bühnenplatine anschließen.
Das machen wir mit allen Drähten und löten diese an.
Das Ergebnis nach der Verdrahtung wie in der Abbildung 121 zu sehen war sehen wir nun in
der folgenden Abbildung. Wir sehen hier auch den Einbau des Hallsensors – nur ich verwende
ihn zurzeit nicht.

Abbildung 124 – Anschluß Leiterplatte
