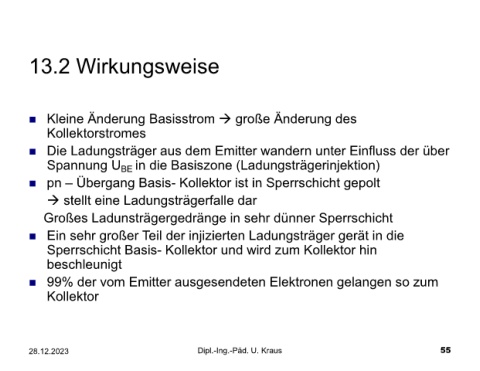

13.2 Wirkungsweise










            Kleine Änderung Basisstrom  große Änderung des

                Kollektorstromes


            Die Ladungsträger aus dem Emitter wandern unter Einfluss der über
                Spannung U               BE   in die Basiszone (Ladungsträgerinjektion)


            pn – Übergang Basis- Kollektor ist in Sperrschicht gepolt


                 stellt eine Ladungsträgerfalle dar

               Großes Ladunsträgergedränge in sehr dünner Sperrschicht


            Ein sehr großer Teil der injizierten Ladungsträger gerät in die

                Sperrschicht Basis- Kollektor und wird zum Kollektor hin

                beschleunigt


            99% der vom Emitter ausgesendeten Elektronen gelangen so zum

                Kollektor
