P. 36

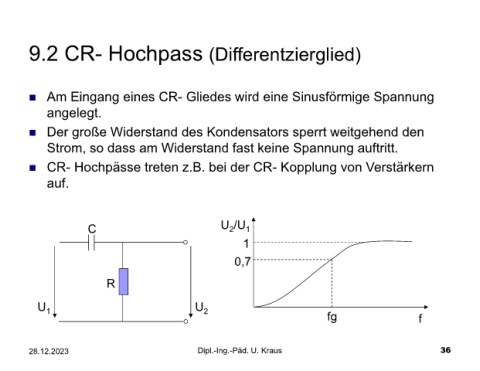

9.2 CR- Hochpass (Differentzierglied)







            Am Eingang eines CR- Gliedes wird eine Sinusförmige Spannung


                angelegt.


            Der große Widerstand des Kondensators sperrt weitgehend den

                Strom, so dass am Widerstand fast keine Spannung auftritt.


            CR- Hochpässe treten z.B. bei der CR- Kopplung von Verstärkern

                auf.








                              C                                           U /U    1
                                                                             2
                                                                                 1

                                                                              0,7



                                    R



             U  1                                                U  2
                                                                                                             fg                            f






           28.12.2023                                             Dipl.-Ing.-Päd. U. Kraus                                                        36
