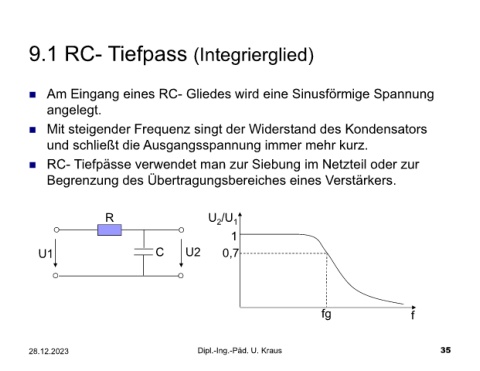

9.1 RC- Tiefpass (Integrierglied)

 Am Eingang eines RC- Gliedes wird eine Sinusförmige Spannung

angelegt.

 Mit steigender Frequenz singt der Widerstand des Kondensators

und schließt die Ausgangsspannung immer mehr kurz.

 RC- Tiefpässe verwendet man zur Siebung im Netzteil oder zur

Begrenzung des Übertragungsbereiches eines Verstärkers.

R U /U 1
2
1

U1 C U2 0,7

fg f

28.12.2023 Dipl.-Ing.-Päd. U. Kraus 35
