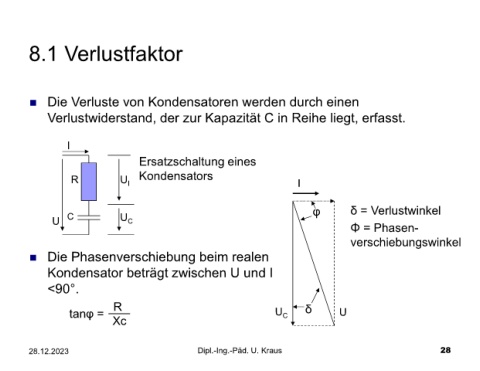

8.1 Verlustfaktor

 Die Verluste von Kondensatoren werden durch einen

Verlustwiderstand, der zur Kapazität C in Reihe liegt, erfasst.

I

Ersatzschaltung eines

R U I Kondensators I

φ δ = Verlustwinkel
U C U C
Φ = Phasen-
verschiebungswinkel

 Die Phasenverschiebung beim realen

Kondensator beträgt zwischen U und I

<90°.

R δ
tanφ = U C U
Xc
