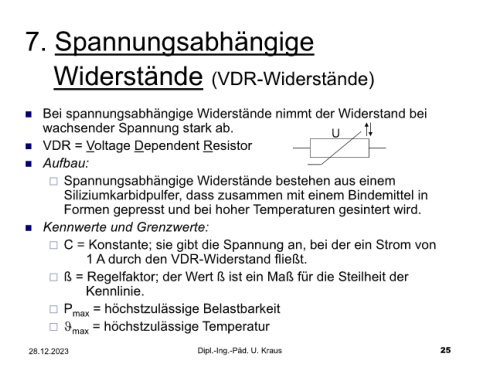

7. Spannungsabhängige

Widerstände (VDR-Widerstände)

 Bei spannungsabhängige Widerstände nimmt der Widerstand bei

wachsender Spannung stark ab. U

 VDR = Voltage Dependent Resistor

 Aufbau:

 Spannungsabhängige Widerstände bestehen aus einem

Siliziumkarbidpulfer, dass zusammen mit einem Bindemittel in

Formen gepresst und bei hoher Temperaturen gesintert wird.

 Kennwerte und Grenzwerte:

 C = Konstante; sie gibt die Spannung an, bei der ein Strom von

1 A durch den VDR-Widerstand fließt.

 ß = Regelfaktor; der Wert ß ist ein Maß für die Steilheit der
Kennlinie.

 P max = höchstzulässige Belastbarkeit

  max = höchstzulässige Temperatur
