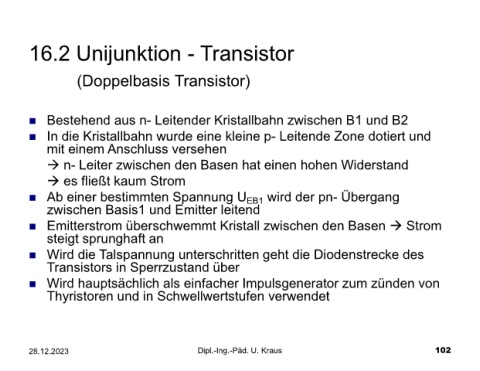

16.2 Unijunktion - Transistor

(Doppelbasis Transistor)

 Bestehend aus n- Leitender Kristallbahn zwischen B1 und B2

 In die Kristallbahn wurde eine kleine p- Leitende Zone dotiert und

mit einem Anschluss versehen

 n- Leiter zwischen den Basen hat einen hohen Widerstand

 es fließt kaum Strom

 Ab einer bestimmten Spannung U EB1 wird der pn- Übergang

zwischen Basis1 und Emitter leitend

 Emitterstrom überschwemmt Kristall zwischen den Basen  Strom

steigt sprunghaft an

 Wird die Talspannung unterschritten geht die Diodenstrecke des

Transistors in Sperrzustand über

 Wird hauptsächlich als einfacher Impulsgenerator zum zünden von

Thyristoren und in Schwellwertstufen verwendet
