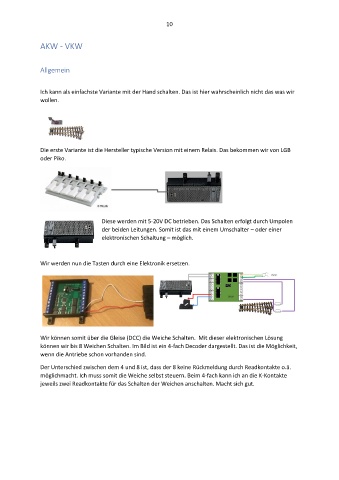

AKW - VKW
Allgemein
Ich kann als einfachste Variante mit der Hand schalten. Das ist hier wahrscheinlich nicht das was wir
wollen.
Die erste Variante ist die Hersteller typische Version mit einem Relais. Das bekommen wir von LGB
oder Piko.
Diese werden mit 5-20V DC betrieben. Das Schalten erfolgt durch Umpolen
der beiden Leitungen. Somit ist das mit einem Umschalter – oder einer
elektronischen Schaltung – möglich.
Wir werden nun die Tasten durch eine Elektronik ersetzen.
Wir können somit über die Gleise (DCC) die Weiche Schalten. Mit dieser elektronischen Lösung
können wir bis 8 Weichen Schalten. Im Bild ist ein 4-fach Decoder dargestellt. Das ist die Möglichkeit,
wenn die Antriebe schon vorhanden sind.
Der Unterschied zwischen dem 4 und 8 ist, dass der 8 keine Rückmeldung durch Readkontakte o.ä.
möglichmacht. Ich muss somit die Weiche selbst steuern. Beim 4-fach kann ich an die K-Kontakte
jeweils zwei Readkontakte für das Schalten der Weichen anschalten. Macht sich gut.
