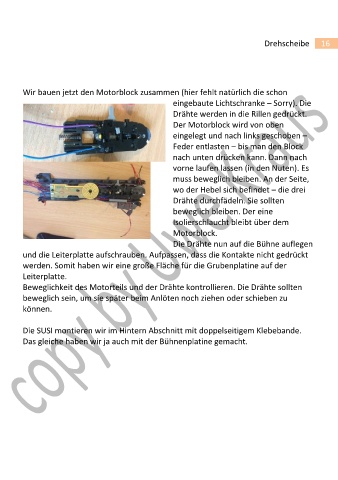

Drehscheibe   16






       Wir bauen jetzt den Motorblock zusammen (hier fehlt natürlich die schon
                                            eingebaute Lichtschranke – Sorry). Die
                                            Drähte werden in die Rillen gedrückt.
                                            Der Motorblock wird von oben
                                            eingelegt und nach links geschoben –
                                            Feder entlasten – bis man den Block
                                            nach unten drücken kann. Dann nach
                                            vorne laufen lassen (in den Nuten). Es
                                            muss beweglich bleiben. An der Seite,
                                            wo der Hebel sich befindet – die drei
                                            Drähte durchfädeln. Sie sollten
                                            beweglich bleiben. Der eine
                                            Isolierschlaucht bleibt über dem
                                            Motorblock.
                                            Die Drähte nun auf die Bühne auflegen
       und die Leiterplatte aufschrauben. Aufpassen, dass die Kontakte nicht gedrückt
       werden. Somit haben wir eine große Fläche für die Grubenplatine auf der
       Leiterplatte.
       Beweglichkeit des Motorteils und der Drähte kontrollieren. Die Drähte sollten
       beweglich sein, um sie später beim Anlöten noch ziehen oder schieben zu
       können.

       Die SUSI montieren wir im Hintern Abschnitt mit doppelseitigem Klebebande.
       Das gleiche haben wir ja auch mit der Bühnenplatine gemacht.
