Netzteil 84

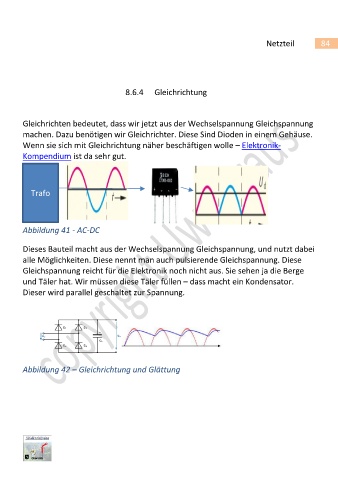

8.6.4 Gleichrichtung

Gleichrichten bedeutet, dass wir jetzt aus der Wechselspannung Gleichspannung
machen. Dazu benötigen wir Gleichrichter. Diese Sind Dioden in einem Gehäuse.
Wenn sie sich mit Gleichrichtung näher beschäftigen wolle – Elektronik-
Kompendium ist da sehr gut.

Trafo

Abbildung 41 - AC-DC

Dieses Bauteil macht aus der Wechselspannung Gleichspannung, und nutzt dabei
alle Möglichkeiten. Diese nennt man auch pulsierende Gleichspannung. Diese
Gleichspannung reicht für die Elektronik noch nicht aus. Sie sehen ja die Berge
und Täler hat. Wir müssen diese Täler füllen – dass macht ein Kondensator.
Dieser wird parallel geschaltet zur Spannung.

Abbildung 42 – Gleichrichtung und Glättung
