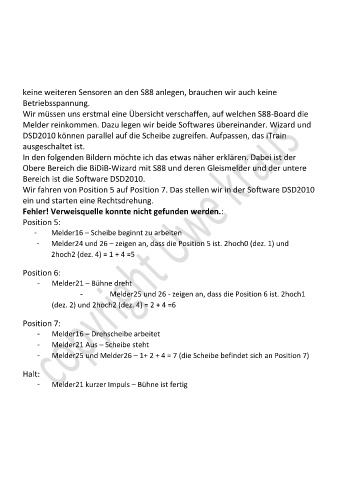

keine weiteren Sensoren an den S88 anlegen, brauchen wir auch keine
Betriebsspannung.
Wir müssen uns erstmal eine Übersicht verschaffen, auf welchen S88-Board die
Melder reinkommen. Dazu legen wir beide Softwares übereinander. Wizard und
DSD2010 können parallel auf die Scheibe zugreifen. Aufpassen, das iTrain
ausgeschaltet ist.
In den folgenden Bildern möchte ich das etwas näher erklären. Dabei ist der
Obere Bereich die BiDiB-Wizard mit S88 und deren Gleismelder und der untere
Bereich ist die Software DSD2010.
Wir fahren von Position 5 auf Position 7. Das stellen wir in der Software DSD2010
ein und starten eine Rechtsdrehung.
Fehler! Verweisquelle konnte nicht gefunden werden.:
Position 5:
- Melder16 – Scheibe beginnt zu arbeiten
- Melder24 und 26 – zeigen an, dass die Position 5 ist. 2hoch0 (dez. 1) und
2hoch2 (dez. 4) = 1 + 4 =5

Position 6:
- Melder21 – Bühne dreht
- Melder25 und 26 - zeigen an, dass die Position 6 ist. 2hoch1
(dez. 2) und 2hoch2 (dez. 4) = 2 + 4 =6

Position 7:
- Melder16 – Drehscheibe arbeitet
- Melder21 Aus – Scheibe steht
- Melder25 und Melder26 – 1+ 2 + 4 = 7 (die Scheibe befindet sich an Position 7)

Halt:
- Melder21 kurzer Impuls – Bühne ist fertig
