Page 157 - BiDiB und iTrain

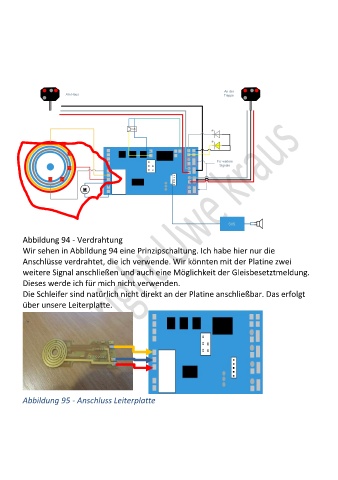

Abbildung 94 - Verdrahtung
Wir sehen in Abbildung 94 eine Prinzipschaltung. Ich habe hier nur die
Anschlüsse verdrahtet, die ich verwende. Wir könnten mit der Platine zwei
weitere Signal anschließen und auch eine Möglichkeit der Gleisbesetztmeldung.
Dieses werde ich für mich nicht verwenden.
Die Schleifer sind natürlich nicht direkt an der Platine anschließbar. Das erfolgt
über unsere Leiterplatte.

Abbildung 95 - Anschluss Leiterplatte
