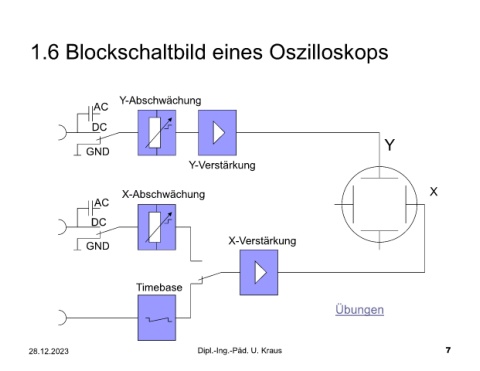

1.6 Blockschaltbild eines Oszilloskops









                                        Y-Abschwächung
                                AC


                               DC

                                                                                                                                Y
                             GND

                                                               Y-Verstärkung




                                         X-Abschwächung                                                                                        X
                                AC



                               DC

                                                                            X-Verstärkung
                             GND






                                              Timebase


                                                                                                                Übungen
