39

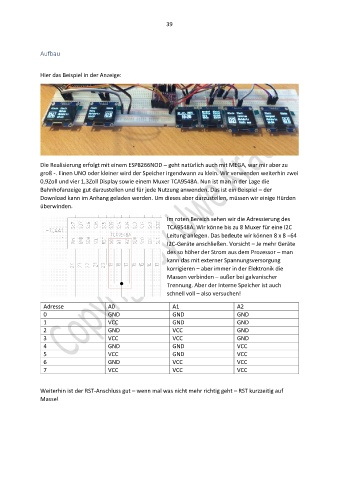

Aufbau

Hier das Beispiel in der Anzeige:

Die Realisierung erfolgt mit einem ESP8266NOD – geht natürlich auch mit MEGA, war mir aber zu
groß -. Einen UNO oder kleiner wird der Speicher irgendwann zu klein. Wir verwenden weiterhin zwei
0,9Zoll und vier 1,3Zoll Display sowie einem Muxer TCA9548A. Nun ist man in der Lage die
Bahnhofanzeige gut darzustellen und für jede Nutzung anwenden. Das ist ein Beispiel – der
Download kann im Anhang geladen werden. Um dieses aber darzustellen, müssen wir einige Hürden
überwinden.
Im roten Bereich sehen wir die Adressierung des
TCA9548A. Wir könne bis zu 8 Muxer für eine I2C
Leitung anlegen. Das bedeute wir können 8 x 8 =64
I2C-Geräte anschließen. Vorsicht – Je mehr Geräte
des so höher der Strom aus dem Prozessor – man
kann das mit externer Spannungsversorgung
korrigieren – aber immer in der Elektronik die
Massen verbinden – außer bei galvanischer
Trennung. Aber der Interne Speicher ist auch
schnell voll – also versuchen!

Adresse A0 A1 A2
0 GND GND GND
1 VCC GND GND
2 GND VCC GND
3 VCC VCC GND
4 GND GND VCC
5 VCC GND VCC
6 GND VCC VCC
7 VCC VCC VCC

Weiterhin ist der RST-Anschluss gut – wenn mal was nicht mehr richtig geht – RST kurzzeitig auf
Masse!
