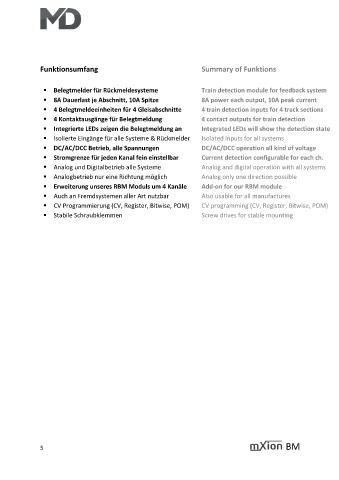

Funktionsumfang Summary of Funktions

▪ Belegtmelder für Rückmeldesysteme Train detection module for feedback system
▪ 8A Dauerlast je Abschnitt, 10A Spitze 8A power each output, 10A peak current
▪ 4 Belegtmeldeeinheiten für 4 Gleisabschnitte 4 train detection inputs for 4 track sections

▪ 4 Kontaktausgänge für Belegtmeldung 4 contact outputs for train detection
▪ Integrierte LEDs zeigen die Belegtmeldung an Integrated LEDs will show the detection state
▪ Isolierte Eingänge für alle Systeme & Rückmelder Isolated inputs for all systems
▪ DC/AC/DCC Betrieb, alle Spannungen DC/AC/DCC operation all kind of voltage
▪ Stromgrenze für jeden Kanal fein einstellbar Current detection configurable for each ch.
▪ Analog und Digitalbetrieb alle Systeme Analog and digital operation with all systems
▪ Analogbetrieb nur eine Richtung möglich Analog only one direction possible
▪ Erweiterung unseres RBM Moduls um 4 Kanäle Add-on for our RBM module
▪ Auch an Fremdsystemen aller Art nutzbar Also usable for all manufactures
▪ CV Programmierung (CV, Register, Bitwise, POM) CV programming (CV, Register, Bitwise, POM)
▪ Stabile Schraubklemmen Screw drives for stable mounting

5 BM
