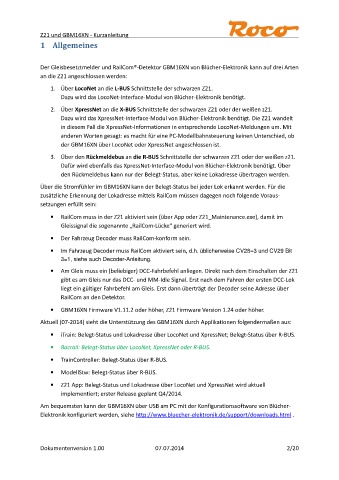

Z21 und GBM16XN - Kurzanleitung
1 Allgemeines

Der Gleisbesetztmelder und RailCom®-Detektor GBM16XN von Blücher-Elektronik kann auf drei Arten
an die Z21 angeschlossen werden:

1. Über LocoNet an die L-BUS Schnittstelle der schwarzen Z21.
Dazu wird das LocoNet-Interface-Modul von Blücher-Elektronik benötigt.
2. Über XpressNet an die X-BUS Schnittstelle der schwarzen Z21 oder der weißen z21.
Dazu wird das XpressNet-Interface-Modul von Blücher-Elektronik benötigt. Die Z21 wandelt
in diesem Fall die XpressNet-Informationen in entsprechende LocoNet-Meldungen um. Mit
anderen Worten gesagt: es macht für eine PC-Modellbahnsteuerung keinen Unterschied, ob
der GBM16XN über LocoNet oder XpressNet angeschlossen ist.

3. Über den Rückmeldebus an die R-BUS Schnittstelle der schwarzen Z21 oder der weißen z21.
Dafür wird ebenfalls das XpressNet-Interface-Modul von Blücher-Elektronik benötigt. Über
den Rückmeldebus kann nur der Belegt-Status, aber keine Lokadresse übertragen werden.
Über die Stromfühler im GBM16XN kann der Belegt-Status bei jeder Lok erkannt werden. Für die
zusätzliche Erkennung der Lokadresse mittels RailCom müssen dagegen noch folgende Voraus-
setzungen erfüllt sein:

· RailCom muss in der Z21 aktiviert sein (über App oder Z21_Maintenance.exe), damit im
Gleissignal die sogenannte „RailCom-Lücke“ generiert wird.

· Der Fahrzeug Decoder muss RailCom-konform sein.
· Im Fahrzeug Decoder muss RailCom aktiviert sein, d.h. üblicherweise CV28=3 und CV29 Bit
3=1, siehe auch Decoder-Anleitung.

· Am Gleis muss ein (beliebiger) DCC-Fahrbefehl anliegen. Direkt nach dem Einschalten der Z21
gibt es am Gleis nur das DCC- und MM-Idle Signal. Erst nach dem Fahren der ersten DCC-Lok
liegt ein gültiger Fahrbefehl am Gleis. Erst dann überträgt der Decoder seine Adresse über
RailCom an den Detektor.

· GBM16XN Firmware V1.11.2 oder höher, Z21 Firmware Version 1.24 oder höher.

Aktuell (07-2014) sieht die Unterstützung des GBM16XN durch Applikationen folgendermaßen aus:

· iTrain: Belegt-Status und Lokadresse über LocoNet und XpressNet; Belegt-Status über R-BUS.

· Rocrail: Belegt-Status über LocoNet, XpressNet oder R-BUS.
· TrainController: Belegt-Status über R-BUS.

· ModellStw: Belegt-Status über R-BUS.

· Z21 App: Belegt-Status und Lokadresse über LocoNet und XpressNet wird aktuell
implementiert; erster Release geplant Q4/2014.
Am bequemsten kann der GBM16XN über USB am PC mit der Konfigurationssoftware von Blücher-
Elektronik konfiguriert werden, siehe http://www.bluecher-elektronik.de/support/downloads.html .

Dokumentenversion 1.00 07.07.2014 2/20
