Page 77 - iTrain 5 Handbuch

iTrain 5.0 - Handbuch

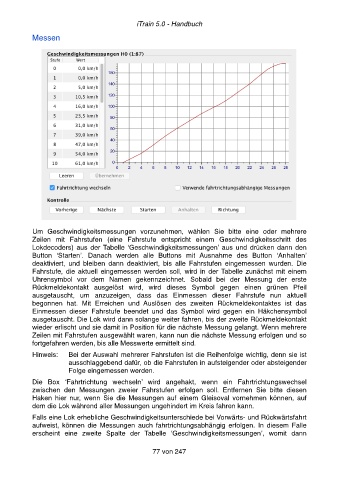

Messen

Um Geschwindigkeitsmessungen vorzunehmen, wählen Sie bitte eine oder mehrere
Zeilen mit Fahrstufen (eine Fahrstufe entspricht einem Geschwindigkeitsschritt des
Lokdecoders) aus der Tabelle ‘Geschwindigkeitsmessungen’ aus und drücken dann den
Button ‘Starten’. Danach werden alle Buttons mit Ausnahme des Button ‘Anhalten’
deaktiviert, und bleiben dann deaktiviert, bis alle Fahrstufen eingemessen wurden. Die
Fahrstufe, die aktuell eingemessen werden soll, wird in der Tabelle zunächst mit einem
Uhrensymbol vor dem Namen gekennzeichnet. Sobald bei der Messung der erste
Rückmeldekontakt ausgelöst wird, wird dieses Symbol gegen einen grünen Pfeil
ausgetauscht, um anzuzeigen, dass das Einmessen dieser Fahrstufe nun aktuell
begonnen hat. Mit Erreichen und Auslösen des zweiten Rückmeldekontaktes ist das
Einmessen dieser Fahrstufe beendet und das Symbol wird gegen ein Häkchensymbol
ausgetauscht. Die Lok wird dann solange weiter fahren, bis der zweite Rückmeldekontakt
wieder erlischt und sie damit in Position für die nächste Messung gelangt. Wenn mehrere
Zeilen mit Fahrstufen ausgewählt waren, kann nun die nächste Messung erfolgen und so
fortgefahren werden, bis alle Messwerte ermittelt sind.
Hinweis: ! Bei der Auswahl mehrerer Fahrstufen ist die Reihenfolge wichtig, denn sie ist
ausschlaggebend dafür, ob die Fahrstufen in aufsteigender oder absteigender
Folge eingemessen werden.
Die Box ‘Fahrtrichtung wechseln’ wird angehakt, wenn ein Fahrtrichtungswechsel
zwischen den Messungen zweier Fahrstufen erfolgen soll. Entfernen Sie bitte diesen
Haken hier nur, wenn Sie die Messungen auf einem Gleisoval vornehmen können, auf
dem die Lok während aller Messungen ungehindert im Kreis fahren kann.

Falls eine Lok erhebliche Geschwindigkeitsunterschiede bei Vorwärts- und Rückwärtsfahrt
aufweist, können die Messungen auch fahrtrichtungsabhängig erfolgen. In diesem Falle
erscheint eine zweite Spalte der Tabelle ‘Geschwindigkeitsmessungen’, womit dann

77 von 247
