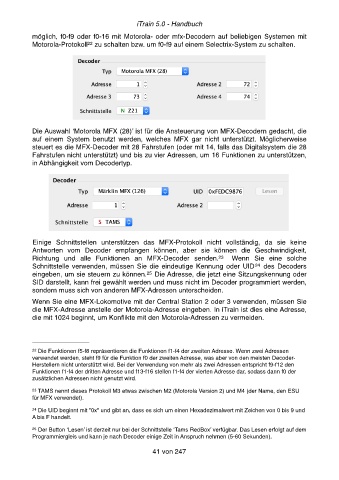

Page 41 - iTrain 5 Handbuch

iTrain 5.0 - Handbuch
möglich, f0-f9 oder f0-16 mit Motorola- oder mfx-Decodern auf beliebigen Systemen mit
22
Motorola-Protokoll zu schalten bzw. um f0-f9 auf einem Selectrix-System zu schalten.

Die Auswahl ‘Motorola MFX (28)’ ist für die Ansteuerung von MFX-Decodern gedacht, die
auf einem System benutzt werden, welches MFX gar nicht unterstützt. Möglicherweise
steuert es die MFX-Decoder mit 28 Fahrstufen (oder mit 14, falls das Digitalsystem die 28
Fahrstufen nicht unterstützt) und bis zu vier Adressen, um 16 Funktionen zu unterstützen,
in Abhängigkeit vom Decodertyp.

Einige Schnittstellen unterstützen das MFX-Protokoll nicht vollständig, da sie keine
Antworten vom Decoder empfangen können, aber sie können die Geschwindigkeit,
Richtung und alle Funktionen an MFX-Decoder senden. 23 Wenn Sie eine solche
Schnittstelle verwenden, müssen Sie die eindeutige Kennung oder UID des Decoders
24
eingeben, um sie steuern zu können. Die Adresse, die jetzt eine Sitzungskennung oder
25
SID darstellt, kann frei gewählt werden und muss nicht im Decoder programmiert werden,
sondern muss sich von anderen MFX-Adressen unterscheiden.

Wenn Sie eine MFX-Lokomotive mit der Central Station 2 oder 3 verwenden, müssen Sie
die MFX-Adresse anstelle der Motorola-Adresse eingeben. In iTrain ist dies eine Adresse,
die mit 1024 beginnt, um Konflikte mit den Motorola-Adressen zu vermeiden.

22 Die Funktionen f5-f8 repräsentieren die Funktionen f1-f4 der zweiten Adresse. Wenn zwei Adressen
verwendet werden, steht f9 für die Funktion f0 der zweiten Adresse, was aber von den meisten Decoder-
Herstellern nicht unterstützt wird. Bei der Verwendung von mehr als zwei Adressen entspricht f9-f12 den
Funktionen f1-f4 der dritten Adresse und f13-f16 stellen f1-f4 der vierten Adresse dar, sodass dann f0 der
zusätzlichen Adressen nicht genutzt wird.

23 TAMS nennt dieses Protokoll M3 etwas zwischen M2 (Motorola Version 2) und M4 (der Name, den ESU
für MFX verwendet).
24 Die UID beginnt mit "0x" und gibt an, dass es sich um einen Hexadezimalwert mit Zeichen von 0 bis 9 und
A bis F handelt.

25 Der Button ‘Lesen’ ist derzeit nur bei der Schnittstelle ‘Tams RedBox’ verfügbar. Das Lesen erfolgt auf dem
Programmiergleis und kann je nach Decoder einige Zeit in Anspruch nehmen (5-60 Sekunden).
