iTrain 5.0 - Handbuch

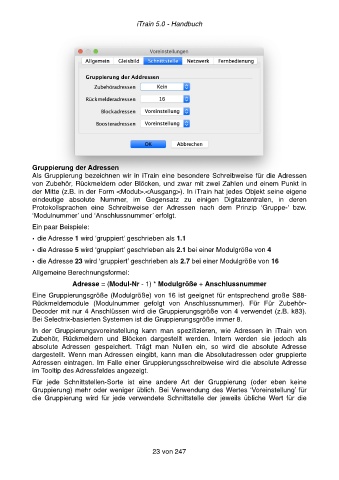

Gruppierung der Adressen
Als Gruppierung bezeichnen wir in iTrain eine besondere Schreibweise für die Adressen
von Zubehör, Rückmeldern oder Blöcken, und zwar mit zwei Zahlen und einem Punkt in
der Mitte (z.B. in der Form <Modul>.<Ausgang>). In iTrain hat jedes Objekt seine eigene
eindeutige absolute Nummer, im Gegensatz zu einigen Digitalzentralen, in deren
Protokollsprachen eine Schreibweise der Adressen nach dem Prinzip ‘Gruppe-’ bzw.
‘Modulnummer’ und ‘Anschlussnummer’ erfolgt.
Ein paar Beispiele:

• die Adresse 1 wird ‘gruppiert’ geschrieben als 1.1
• die Adresse 5 wird ‘gruppiert’ geschrieben als 2.1 bei einer Modulgröße von 4

• die Adresse 23 wird ‘gruppiert’ geschrieben als 2.7 bei einer Modulgröße von 16
Allgemeine Berechnungsformel:

Adresse = (Modul-Nr - 1) * Modulgröße + Anschlussnummer
Eine Gruppierungsgröße (Modulgröße) von 16 ist geeignet für entsprechend große S88-
Rückmeldemodule (Modulnummer gefolgt von Anschlussnummer). Für Für Zubehör-
Decoder mit nur 4 Anschlüssen wird die Gruppierungsgröße von 4 verwendet (z.B. k83).
Bei Selectrix-basierten Systemen ist die Gruppierungsgröße immer 8.

In der Gruppierungsvoreinstellung kann man spezifizieren, wie Adressen in iTrain von
Zubehör, Rückmeldern und Blöcken dargestellt werden. Intern werden sie jedoch als
absolute Adressen gespeichert. Trägt man Nullen ein, so wird die absolute Adresse
dargestellt. Wenn man Adressen eingibt, kann man die Absolutadressen oder gruppierte
Adressen eintragen. Im Falle einer Gruppierungsschreibweise wird die absolute Adresse
im Tooltip des Adressfeldes angezeigt.
Für jede Schnittstellen-Sorte ist eine andere Art der Gruppierung (oder eben keine
Gruppierung) mehr oder weniger üblich. Bei Verwendung des Wertes ‘Voreinstellung’ für
die Gruppierung wird für jede verwendete Schnittstelle der jeweils übliche Wert für die
